簡單過電壓急劇保護電路的局限性

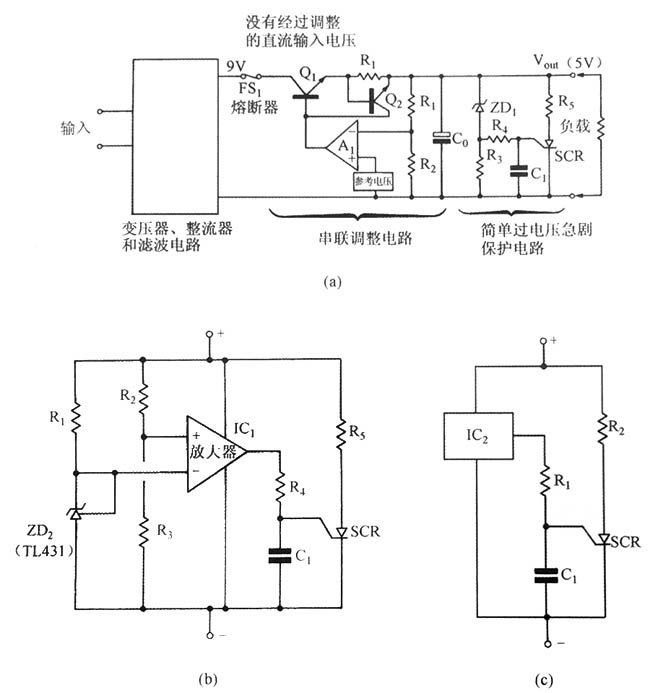

在圖中所示的簡單過電壓急劇保護電路對一般應用的電源適配器來說是一個比較流行的電路。盡管該電路有成本低和電路簡單的優點，但是它的工作電壓不精神，這會導致大的操作分散性。它對諸如齊納二極管溫度系數和誤差、品閘管柵陰極的工作電壓變化等元件參數很敏感。再者，由C1提供的延時時間也是變化的，它取決于過壓所加的值、串聯齊納二極管ZD1參數以及晶閘管柵極工作電壓的大小。

當過壓情況出現時齊納二極管導通，并通過R給電容C充電，這樣就給晶閘管提供柵極導通電壓。

該充電電路的時間常數是ZD1動態電阻的函數，此動態電阻由ZD的參數以及流過ZD1的電流來確定。因此，ZD的動態電阻是非常容易變化的，這也就引起了較大的晶閘管工作延時的變化。這種電路的長處是當施加的過壓增加時，延時時間將減少。電阻R1用來確保齊納二極管在電壓低于柵極導通電壓的情況下進入一個線性偏壓區，從而產生輸出驅動電壓。在圖中的齊納二極管特性曲線中標出了一個合適的偏壓點。

在圖中顯示的是一個更好的電路設計。在該電路中精確參考電壓由集成電路參考電源適配器ZD2產生。在該例中ZD2用TL431。ZD2和比較放大器1C1以及由R3、R2組成的分壓網絡一起確定了晶閘管的工作電壓。在這種設計中，晶閘管的工作電壓得到了好的定義，同時它幾乎不受晶閘管柵極電壓變化的影響。

R4可以取一個非常大的電阻，另外R4、C1的時間常數可以定義準確的延時時間。因?yàn)榉糯笃鞯妮^大輸出電壓會隨著輸入電壓的增加而增加，所以在高過壓情況下延時減少的優點得以保持。因此，在一些比較重要的應用場合推薦采用第二種技術。

前面提到的一些過壓控制C市場上也有現成的產品。在圖1。11。1c中是一個典型的實例。由于一些電壓控制C在加電瞬間不能正確地工作，而這時又可能是較需要它們正常工作的，所以應該仔細選擇一個專門設計的集成電路來滿足這個要求。
