充電器輸出濾波器

毫無疑問，充電器一個較討厭的缺點就是它易產生高頻輻射、導通紋波以及無線電噪聲干擾。

為了使這些干擾控制在一個合理的范圍內，務必在整個電氣與機械設計過程中注意噪聲減少技術的應用。在變壓器中，高頻高壓器件與接地平面之間應該用到靜電屏蔽，這些屏蔽方法在第一部分的第4章有較充分的解釋。另外為了減少導通模式的噪聲，要求采用低通輸入和輸出濾波器。

基本要求-輸出低通濾波器

以下關于輸出濾波器的設計部分已經假定，正常的設計實踐已經用來盡可能地減小導通模式噪聲，且射頻干擾濾波器也已經裝在輸入充電器線上，見第一部分第3章。

為了提供穩定的直流輸出打印機電源適配器，同時也為了減少電路中的紋波和噪聲，在充電器的輸出端通常增加圖所示的LC低通濾波器。在正激變換器中，這些濾波器實現兩個主要功能：第一個功能就是能夠進行能量存儲，以保證充電器在整個開關周期內維持近似和共模輸出干擾減穩定的直流電壓輸出第二個功能可能不明顯，該功能就是把高頻少到一不可以接受的范圍內。

但現買是這兩不功能卻是不兼容的。為了保持幾乎不變的直流電壓輸出，輸出電容上流經的電流必須也是幾乎不變的，因此就輸出電感元件來說要求有較大的電感。輸出電感元件也必須可通過直流電流，該電感常常較大，可能有較多匝數。較多的匝數帶來大的間電容，這導致了相對低的自諧振頻率，此種電感元件在高于其自諧振頻率下具有低阻抗，它不能有效地衰減串擾電流的高頻分量。

開關方式輸出的濾波器的寄生效應

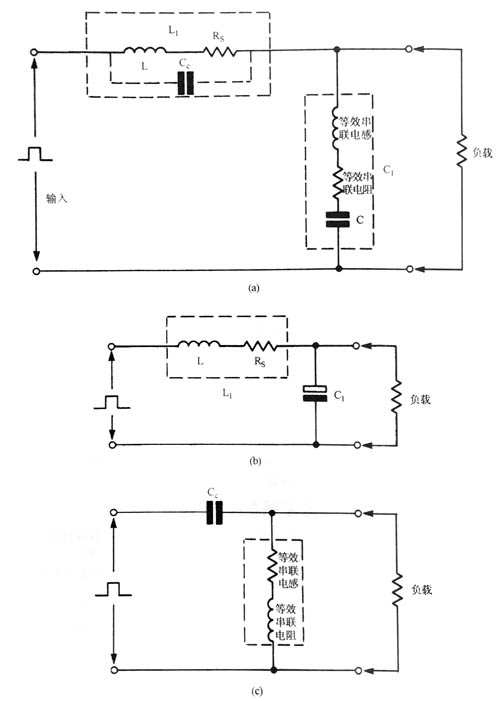

在圖中顯示的是一級LC輸出濾波器，像這樣的濾波器一般可以在典型的正激變換器中找到，它包括寄生元件Cc、Rs、等效串聯電感及等效串聯電阻。

串聯的電感支路L1包括一個純電感L和一個與之串聯的不可避免的繞組電阻Rs，寄生的匝間分布電容作為一個集中參數等效電容C包含在其中。

在圖中顯示的是該濾波網絡的低頻以及中頻等效電路。C、等效串聯電感及等效串聯電阻在低頻時的值非常小，其影響可以忽略不計，從這個等效電路圖可以清楚看到，此濾波器用作低通濾波器是有效的，適用于頻率范圍的中低頻率段。

在圖中顯示的是該濾波網絡的第二個高頻等效電路，在高頻段，純電感變為高阻掠，可去掉LR。支路，而純電容C趨向變為零阻抗，故也可去掉C。此時，電路中等效寄生元件起主導作用，有效地將單級低通Lc濾波器變為高通濾波器。這種情況出現在一些高頻段，此時，匝間電容Cc和等效串聯電感在電路中占主導地位。這種類型的功率輸出濾波器就不能有效地衰減高頻傳導方式的噪聲。
