變壓器多輸出應用

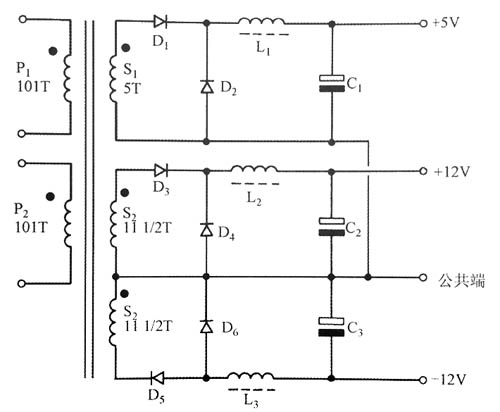

圖表示一典型桌面式電源適配器多輸出正激變換器的副邊，在此所有的輸出共享一條公共返回線。負輸出由反向二極管D3和D產生。注意到副邊的相位使D2和D5在Q1導通期間同時導通。

24V電源適配器半匝繞組的特殊情況

在此特例中，有兩個大小相等、極性相反的12V輸出，使用一個23匝中間抽頭的副邊繞組。這種正負12V輸出布局是一種特例，它允許在E型磁心中使用半匝繞組而不會在E型磁心柱條中引起磁通不平衡。來自兩個半匝（E型磁心每個柱條上有效值的一半）的mmf相抵消，磁心的磁通分布不會扭曲，正如圖所示。

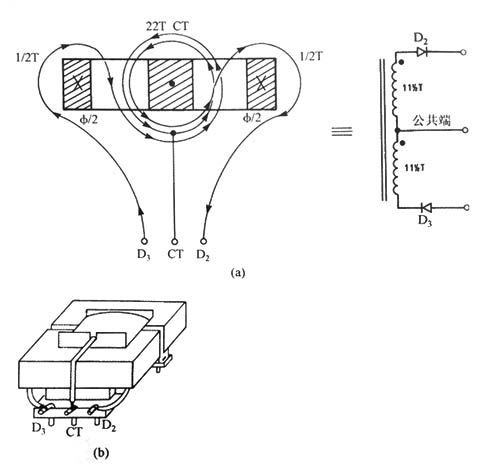

（a）對于雙輸出，平衡負載的正激和反激工作時的變壓器磁心部分，以及特殊的半匝繞組的圖示結構（僅適用于平衡的副邊負載）

（b）E型磁心變壓器上平衡的半匝繞組的實現

在許多應用中，半匝難以實現，副邊繞組就取較接近的整數，這樣會使輸出電壓產生誤差。不過，對于重要的應用場合，可通過在變壓器的引出線上使用飽和電感繞組來修正電壓。

對于不平衡負載應用場合，用特殊的方法使用半匝繞組。

步驟5，選擇變壓器導線規格

現在要選擇掃描儀電源適配器導線類型和尺寸并組成變壓器。

第三部分節給出了導線尺寸的選擇方法。如果能量恢復繞組使用雙線繞法，則使用的導線必須有合適的絕緣額定值。

在高壓離線應用中，在主集電極與能量恢復繞組之間存在高壓，這是導致充電器失敗的原因之一。建議考慮另一種不需要雙繞線能量恢復繞組的能量恢復技術。
