“正激”與“反激”的區別

偏磁是指加在變壓器兩端的正反向脈沖電壓的伏秒乘積（伏秒積）不等，從而造成變壓器磁芯的磁滯工作回線偏離坐標原點的現象。
正激反激主要區別在，高頻變壓器的工作方式不同，但他們在同一象限上。

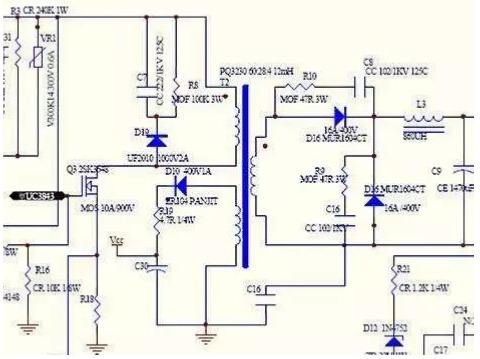

正激是當變壓器原邊開關管導通時同時能量被傳遞到負載上，當開關管截止是變壓器的能量要通過磁復位電路去磁。復讀機電源適配器反激是和正激相反，當原邊開關管導通時給變壓器存儲能量，但能量不會加在負載上。當開關管截止時，變壓器的能量釋放到負載側，正激電源適配器，后面多的那個二級管是續流二級管，一般輸出部分還會多加一個儲能電感,正激和反激重要的區別是變壓器初次級的相位是反相的。
正激與反激的工作較大區別是，當開關管關斷時，正激的輸出主要靠儲能電感和續流二級管來維持輸出，而反激的輸出主要靠變壓器次級釋放能量來維持輸出。

4：GS電源適配器正激電路不宜做多路輸出。

5：正激電路要用脈寬調整做穩壓必須在次極整流以后串電感，不然輸出電壓主要由輸入決定，與脈寬影響不大，脈寬只影響輸出紋波。
6：如用正激電路做多路輸出原理上存在的問題：1：如每路輸出不用電感，那么對輸入變化沒有穩壓作用，且沒有電源適配器應有的安全性。2：如果每路加電感：那么輸出電壓在理論上與負載大小有關，不參與反饋的回路就不正。
7：反激電路在原理上就適合多路輸出穩壓和安全性。
10：反激電路首先儲能，后把能量按各路的電壓比率供應給每一路，先可以認為每路的輸出比例是不變的（實際有誤差看下面），按電流誰需要多給誰多的原則分配。
12：關于反饋：被反饋的這一路總是很準的因為就是按找他來反饋的，但反饋的一路一定要有一點負載。不然會加大輸出各路間的不平衡。
13：可以用多路加權來進行反饋，就可以使誤差的矢量和為零，通俗點讓誤差在各路間均衡，哪路的權重大，哪路的精度就高。
較后再次說明：變壓器遵守各個瞬態電壓比等于線圈比，這是理解中用得較多的一個條件。
正激式變壓器不蓄積能量,只擔負偶合傳輸，反激式變壓器需把開通過程中的能量蓄積在本身，關斷過程中再釋放：正激式繞組同相位，反激式繞組反相；正激式變壓器不用調節電感值，反激式需調節。正激式工作存在剩磁為防飽和需消磁電路，本身不蓄能需要蓄能線圈和續流二極管。反激式不用..因為成本和它們的特性，一般反激式電源適配器在100瓦以下，正激式100瓦以上，并不是它們不能互換做功率。
