傳導騷擾測試標準

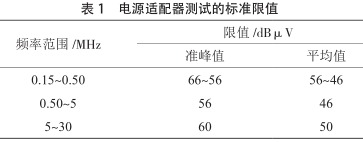

傳導干擾的規范因產品類型的差異，其所適用之標準也差異，通常情況下是采用歐洲的EN-55032、美國的FCCpart15和中國的GB/T9254等標準來界定其限值線，又可以劃分為CLASSA與CLASSB兩種標準，CLASSA為產品在商業與工業區域采用，CLASSB為產品在住宅及家庭區域采用，本文的案例產品應用于IT產品的電源適配器，傳導干擾檢測頻段為150kHz~30MHz，產品測試的標準限值如表1所示。其中，在過渡頻率（0.5MHz和5MHz）處應采用較低的限值；在0.15~0.5MHz頻率范圍內，限值隨頻率的對數呈線性減小。

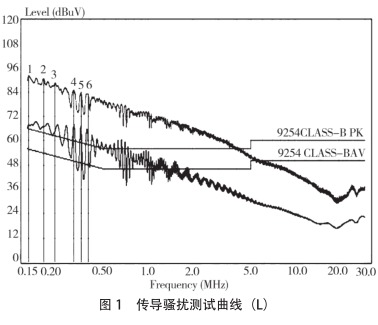

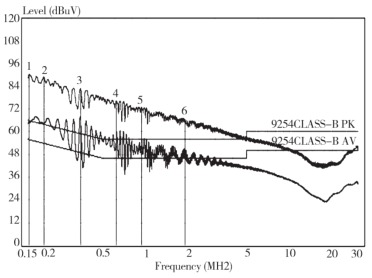

根據對曲線圖的深入分析，不可以符合標準的頻段主要在150kHz~30MHz，超出標準值15dB左右，未達標的問題初步估計主要是來源于共模電流過大，導致電源適配器的整個頻段超標。

根據對電源適配器的布線進行深入分析（見圖3），發現在電源適配器的前端缺少濾波電路，因此引起共模電流過大，引起整段曲線圖超標。在初級常見的濾波方法就是增加共模扼流圈，在共模扼流圈的濾波電路中，La和Lb就是共模扼流圈線圈，這兩個線圈繞在同一鐵芯上，匝數和相位都相同（繞制反向）。這樣，當電路中的正常電流流經共模扼流圈時，電流在同相位繞制的電感線圈中造成反向的磁場而相互抵消，此時正常信號電流主要受線圈電阻的影響（和少量因漏感造成的阻尼）；當有共模電流經過線圈時，由于共模電流的同向性，會在線圈內造成同向的磁場而增大線圈的感抗，使線圈表現為高阻抗，造成較強的阻尼效果，以此衰減共模電流，達到濾波的目的。

根據理論深入分析以及電路原理圖的合理布局，在電源適配器初級部分增加濾波電路，即增加了型號EE8.3-25mH的共模扼流圈（見圖4），因此減少了共模電流，后面檢測結果傳導騷擾曲線圖如圖5和圖6所示，滿足了標準要求。
