適配器僅限海拔 2000m 以下安全使用圖標詮釋

適配器僅限海拔 2000m 以下安全使用圖標詮釋
平時我們如果有留意的話會發現電源適配器上的標簽會有個僅限海拔2000M以下安全使用的圖標。

這是一個所有開關電源都必須遵守的規則。
1）關于空氣擊穿電壓
由于開關電器，包括家用電器和低壓電器在內，導電材料和觸頭之間的絕緣介質一般都是空氣，因此，空氣的絕緣能力和空氣的擊穿電壓成為一個極為重要的問題。
早在1889年，著名科學家巴申（Paschen）就從實驗中總結出多種氣體的擊穿特性。
我們來看下圖
開關電源適配器

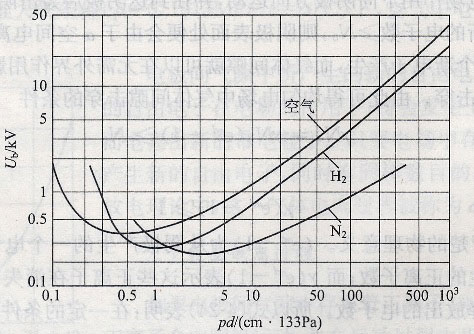

圖中，縱坐標是擊穿電壓，橫坐標是壓強與電極間隙的乘積。
我們發現，對于特定氣體而言，它的擊穿電壓與pd有很密切的關系，并且存在小值。
當pd大于或者小于它的小值時，擊穿電壓降隨之升高。
由此可見：
如果加大電極間隙的氣壓，或者將間隙抽成真空，都能提高氣體的擊穿電壓。
2）關于散熱能力
海拔越高，空氣越稀薄，電器的散熱能力也越差。
3）關于宇宙射線
海拔越高，宇宙射線越強，紫外線當然也越強，空氣也越容易出現非自持性放電。
看下圖：
桌面式電源適配器標簽

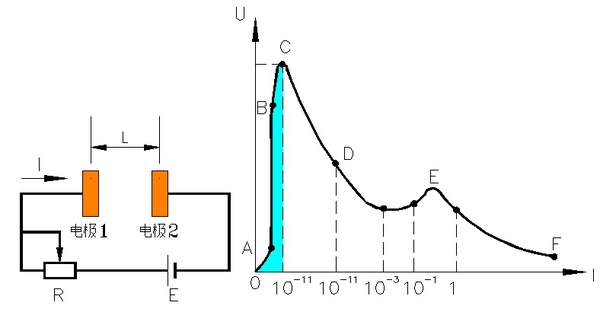

這是我繪制的有關氣體放電的曲線，藍色的區域就是非自持放電區域，C點的電壓就是擊穿電壓。
結論：
由于以上三個原因，標準中把海拔2000米定為限制值。一般的電器在2000米以下使用不會有任何問題，之上使用就要降容。
==============
提一個問題：
家用電器，例如微波爐、電冰箱、空調器和照明燈，在海拔2000米之上使用時，需要降容嗎？
回答：
是否降容由絕緣能力、能力，散熱能力和滅弧能力決定的。
（1）凡帶有電機的家用電器，在高海拔地區散熱困難，因此需要降容。
這是因為電機有線圈，線圈需要散熱。高原地區散熱困難，因此電機類電器需要降容。
（2）凡帶有控制觸點的開關電器，例如斷路器、繼電器和接觸器，由于觸頭滅弧困難，因此需要降容。特別是繼電器，其觸頭本來就不具備滅弧能力，在高海拔地區滅弧就更加困難，因此要用兩個同類觸頭去串聯，以期提高電弧長度，以此實現電弧的降溫和熄滅。
所以，不管是洗衣機也好，是電飯鍋也好，是微波爐也好，都存在控制系統更新問題。生產廠家一般會有使用在高原地區的產品。
（3）對于照明燈，由于燈具的發光器件一般都是密封在玻璃管內，與氣壓無關，因此照明燈具無需降容。不過，由于控制電器（例如微斷）需要降容，所以控制電器所帶的燈具數量需要減少。
（4）金屬材料的溫度越高，它的機械強度就越低。
適配器標簽參數

上圖是《低壓電器手冊》中的附圖。我們從左圖的曲線1中可以看到銅材料的機械強度\sigma 與溫度\theta 的關系曲線。
右圖曲線3是鋁，5是鋼。這是兩種和常見的材料。我們看到它們也是如此。
對于絕緣材料，例如陶瓷，情況也類似。溫度越高，它的擊穿電壓越低，機械強度也越低。
（5）后就是電纜。因為高原地區散熱困難，電纜也需要降容。

至此，相信大家都能對題主的問題作出判定了。

看了評論區的評論，許多知友說小電器似乎對海拔高度不敏感，其中特指手機充電器。我來解釋一下。
電器在使用上存在工作制的問題。電器的工作制，包括長期工作制、8小時工作制、短時工作制和短時周期工作制等等。
長期工作制下，電器長期工作下，電器的溫升達到穩態值并長期運行，一旦停用降溫又能降到環境溫度；短時工作制下，電器短暫地使用，它的溫度不會升高到長期使用溫度，而停用時間又很長，使得溫度降低到環境溫度；反復短時工作制下，電器工作周期時間較短，雖然首次工作周期下溫度并未升高到穩定溫升就停機降溫，但溫度還高于環境溫度時又開始下一周期的工作升溫，就這樣反反復復，使得電器的溫度越來越高。
對于短時工作制，理論上講，電器的使用功率可以加大。
在高原條件下，按長期工作制工作的電器，例如電冰箱必須降容，否則要使用高原產品；按短時工作制工作的電器，在高原地區使用時，只要能確保它停機時溫度能夠降低到環境溫度，則可以繼續使用而無需降容；按反復短時工作制工作的電器，則必須降容。
所以許多小電器，特別是手機充電器，滿足短時工作制的工作條件，因此電器的“高原反應”不是很明顯。

提個醒：電器的工作制所涉及的問題被稱為開關電器的溫升。
