開關電源抗干擾、EMC要求

一、桌面式電源適配器長線路抗干擾

在圖二中，PCB布局時，驅動電阻R3應靠近Q1（MOS管），電流取樣電阻R4、C2應靠近IC1的第 4 Pin，如圖一所說的R應盡量靠近運算放大器縮短高阻抗線路。因運算放大器輸入端阻抗很高，易受干擾。輸出端阻抗較低，不易受干擾。一條長線相當于一根接收天線，容易引入外界干擾。快速手機充電器的原理
桌面式電源適配器

在圖三的A中排版時，R1、R2要靠近三極管Q1放置，因Q1的輸入阻抗很高，基極線路過長，易受干擾，則R1、R2不能遠離Q1。
在圖三的B中排版時，C2要靠近D2，因為Q2三極管輸入阻抗很高，如Q2至D2的線路太長，易受干擾，C2應移至D2附近。

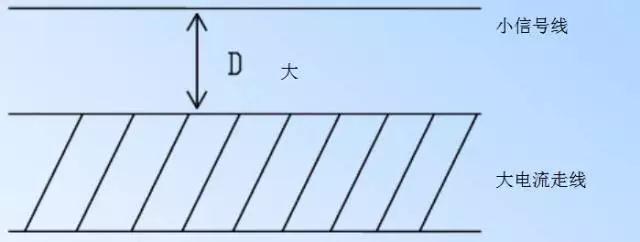

二、小信號走線盡量遠離大電流走線，忌平行，D>=2.0mm。充電器
適配器廠家

三、小信號線處理：電路板布線盡量集中，減少布板面積提高抗干擾能力。
四、一個電流回路走線盡可能減少包圍面積。

如：電流取樣信號線和來自光耦的信號線
五、光電耦合器件，易于干擾，應遠離強電場、強磁場器件，如大電流走線、變壓器、高電位脈動器件等。
六、多個IC等供電，Vcc、地線注意。
充電器

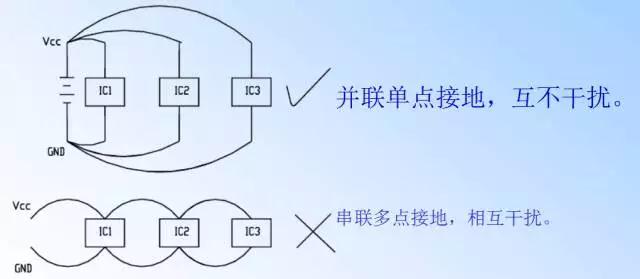

串聯多點接地，相互干擾。
七、噪聲要求
1、盡量縮小由高頻脈沖電流所包圍的面積，如下（圖一、圖二）
適配器

一般的布板方式

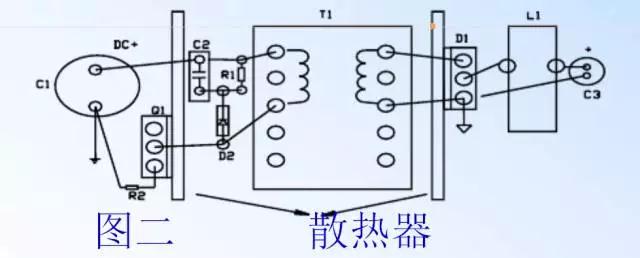

2、濾波電容盡量貼近開關管或整流二極管如上圖二，C1盡量靠近Q1，C3靠近D1等。
3、脈沖電流流過的區域遠離輸入、輸出端子，使噪聲源和輸入、輸出口分離。
桌面式充電器

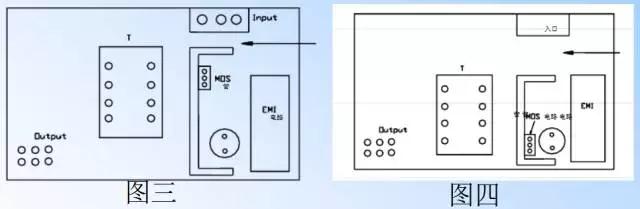

圖三：MOS管、變壓器離入口太近，電磁的輻射能量直接作用于輸入端，因此，EMI測試不通過。
圖四：MOS管、變壓器遠離入口，電與磁的輻射能量距輸入端距離加大，不能直接作用于輸入端，因此EMI傳導能通過。
4、控制回路與功率回路分開，采用單點接地方式，如圖五。
開關電源

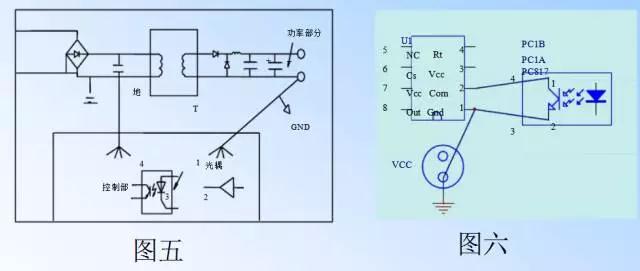

控制IC周圍的元件接地接至IC的地腳；再從地腳引出至大電容地線。光耦第3腳地接到IC的第1 腳，第4腳接至IC的2腳上。如圖六電源適配器質量安全風險警示
5、必要時可以將輸出濾波電感安置在地回路上。
6、用多只ESR低的電容并聯濾波。

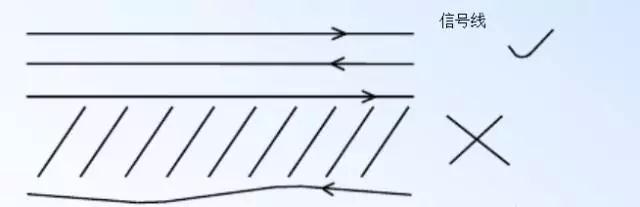

7、用銅箔進行低感、低阻配線，相鄰之間不應有過長的平行線，走線盡量避免平行、交叉用垂直方式，線寬不要突變，走線不要突然拐角（即：≤直角）。（同一電流回路平行走線，可增強抗干擾能力）
八、抗干擾要求
1、盡可能縮短高頻元器件之間連線，設法減少它們的分布參數和相互間電磁干擾，易受干擾的元器件不能和強干擾器件相互挨得太近，輸入輸出元件盡量遠離。
2、某些元器件或?qū)Ь€之間可能有較高電位差，應加大它們之間的距離，以免放電引出意外短路。
