電源適配器原理分析【經典】 |

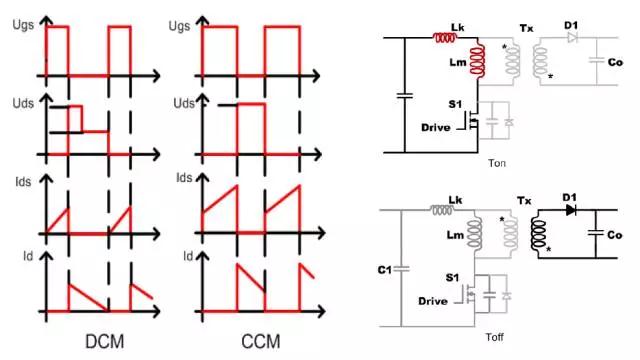

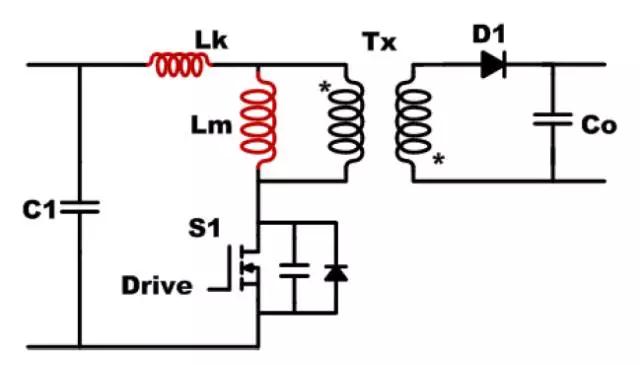

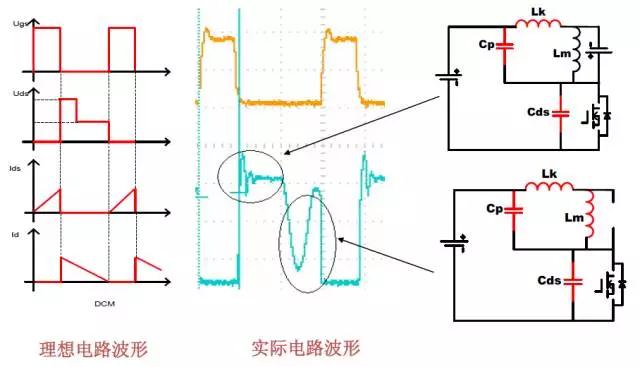

| 目錄 1、Flyback變換器工作模態分析； 2、Flyback關鍵波形分析； 3、RCD吸收電路設計及開關管應力； 4、從噪音回路看布線要點。 5、基于實際項目，原創反激開關電源視頻教程曝光 Flyback 變換器模態分析  ON：電源適配器開關管導通，變壓器原邊充電，二極管關斷，負載由輸出濾波電容供電。 OFF：電源適配器開關管關斷，二極管導通，變壓器儲存能量通過二極管向負載側傳送。 基本輸入輸出關系：  理想情況下開關波形  Flyback 變換器關鍵波形分析

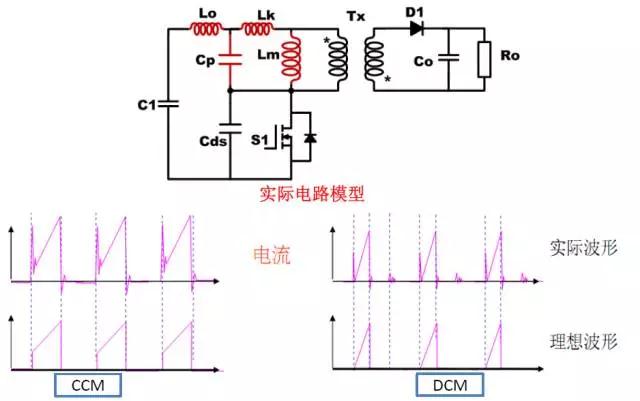

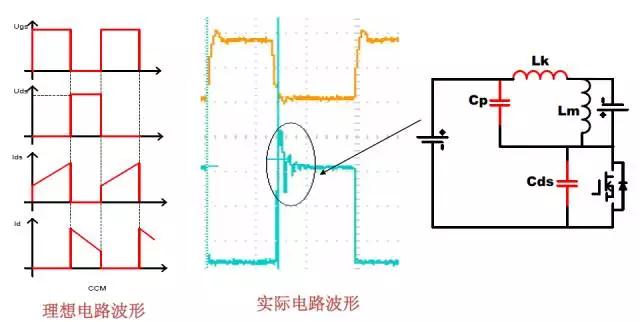

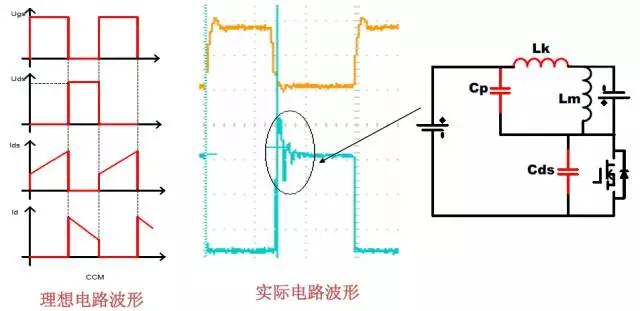

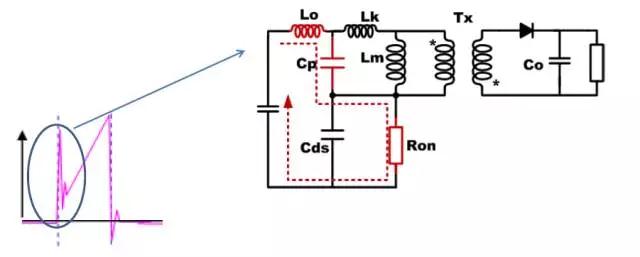

 CCM工作模式下MOS DS電壓波形分析  CCM工作模式下MOS DS電壓波形分析  開關管上電流尖峰的波形分析  開關管上電流尖峰的波形分析（一）  電源適配器開關管關斷后，變壓器副邊為輸出電壓Vo鉗位，此時寄生電容Cp兩端的電壓為nVo,方向是上負下正；當開關管導通時，Cp電容放電，此時Cp與線路寄生電感及輸入電壓構成諧振回路，從而形成該尖峰電流（諧振電流）。 開關管上電流尖峰的波形分析（二）

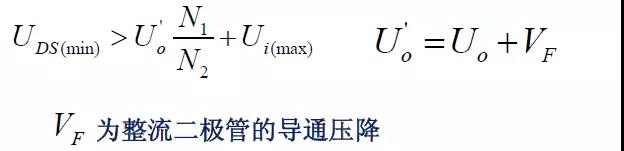

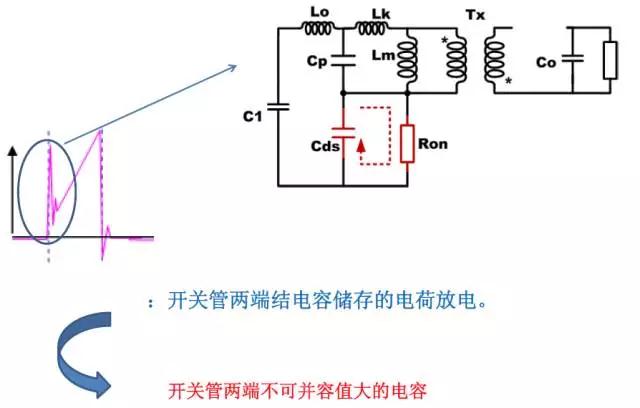

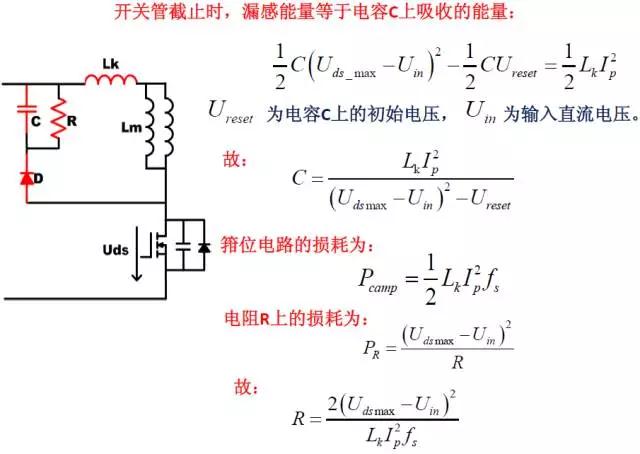

開關管上電流尖峰的波形分析（三）  RCD無源吸收電路的設計  電源適配器開關器件的應力分析 主開關管S1電壓應力：

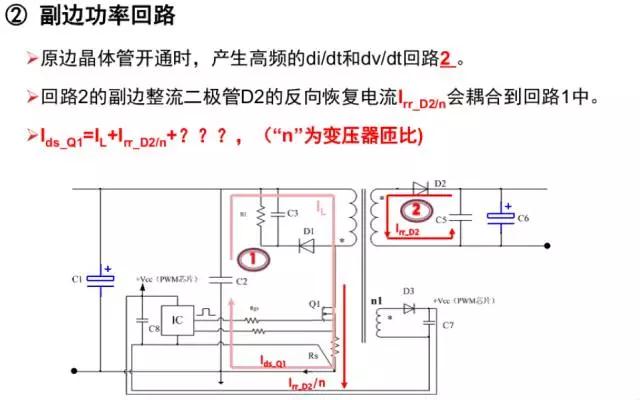

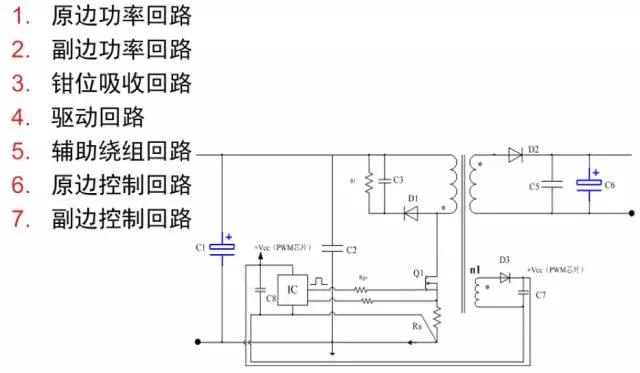

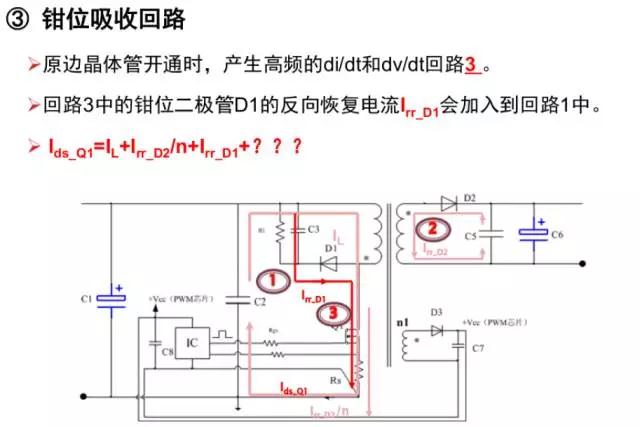

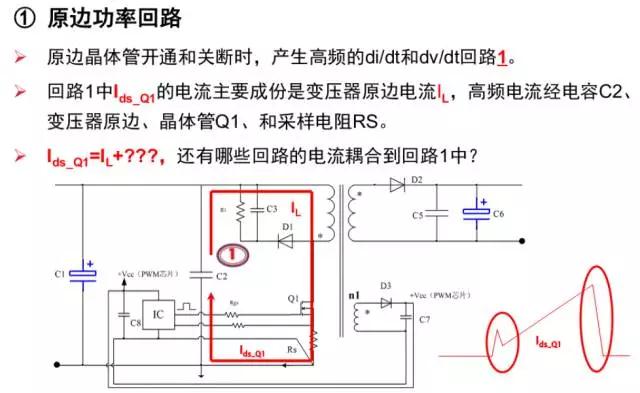

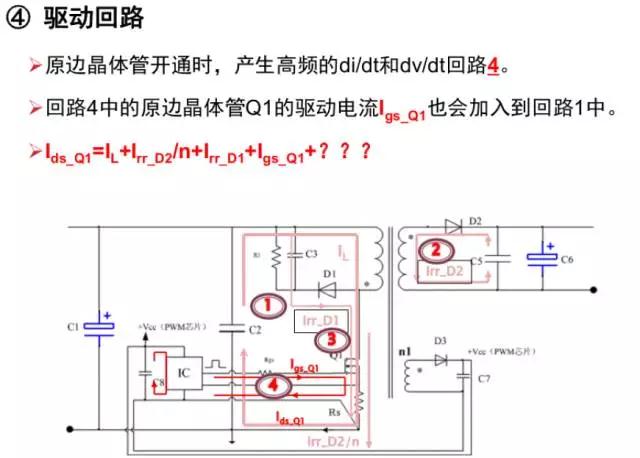

整流二極管D1電壓應力：  Flyback噪音回路及布板要求 常見的反激式（Flyback）變換器拓?fù)?br />

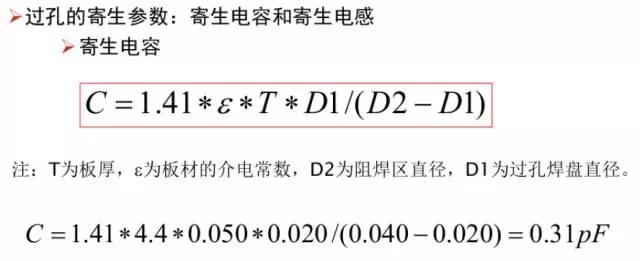

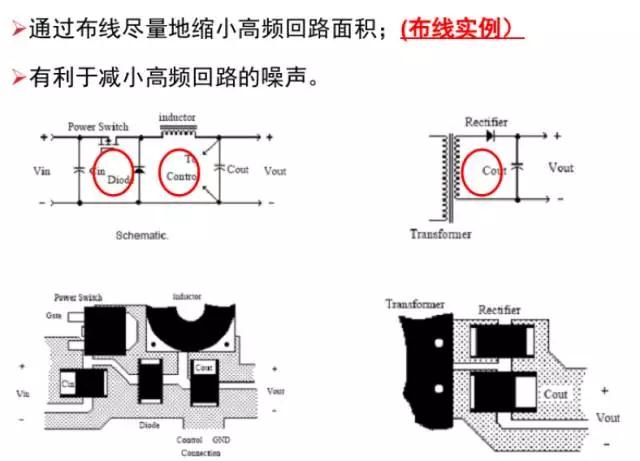

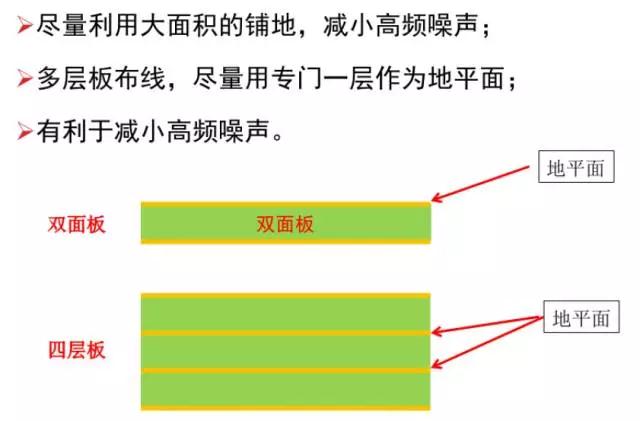

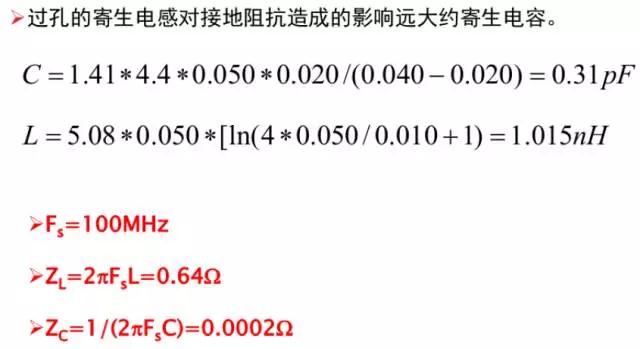

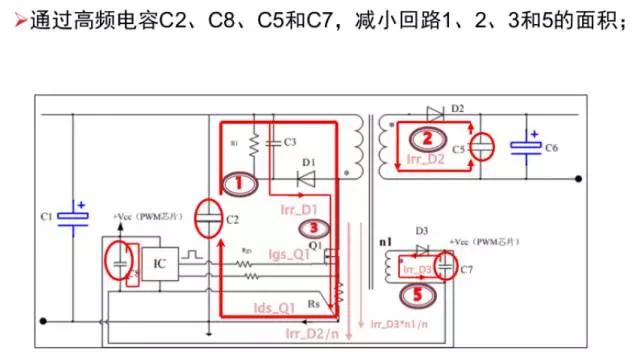

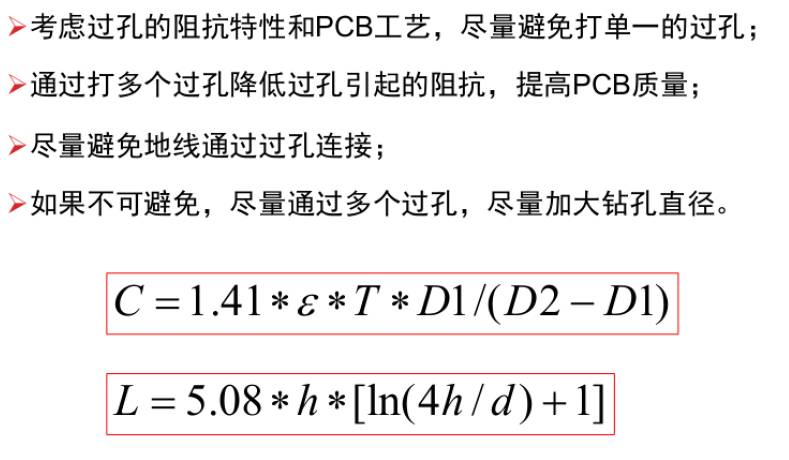

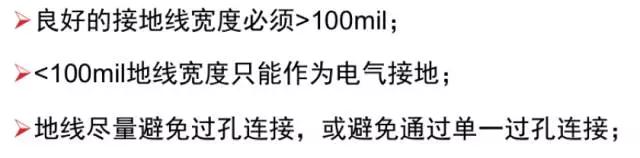

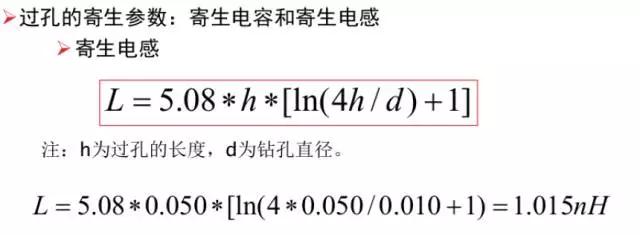

電源適配器反激是變換器中的噪聲  單點接地，避免回路間耦合  電源適配器利用高頻電容，減少回路面積  電源適配器通過布線，進一步減少高頻噪聲
      文章轉載自網絡,如有侵權,請聯系刪除。 |
