電源適配器向高頻率發展

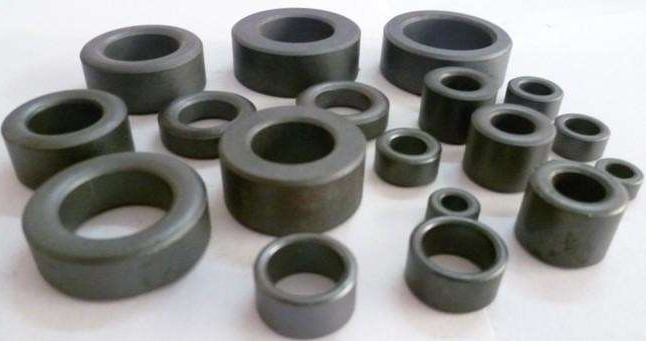

       軟磁鐵氧體是電源適配器變壓器中使用比較早的軟磁材料?隨著電源適配器工作頻率越來越高,相應的材料一代接一代地開發出來?20世紀70年代初,為適應電源適配器市場的需要,開發出第一代功率鐵氧體材料,如TDK的H35?這種材料由于其功耗大,只適用于工作頻率在20kHz左右的民用電源適配器?20世紀80年代初,第二代功率鐵氧體材料問世,如YDK的H7C1(PC30)?這種材料具有負溫度系數功耗,隨著溫度升高,功耗呈下降趨勢,適用的工作頻率為100kz左右?20世紀80年代后期,為適應高頻電源適配器的發展,開發出第三代功率鐵氧體材料,如TDK的PC40材料,其工作頻率為250kHz左右?這類材料特別適用于工作頻率為數百千赫的電源適配器,現在被廣泛應用于工業類的電源適配器中?進入20世紀90年代中期,由于信息技術對器件小型化?片式化的要求,第四代功率鐵氧體材料已開發成功,如TDK的PC50牌號材料?這種材料的工作頻率可達500kHz以上,進一步為電源適配器的輕小?薄做出貢獻,是今后軟磁鐵氧體的發展方向?

       我國新發布的“軟磁鐵氧體材料分類”行業標準,把功率鐵氧體材料分為PW1~PW5五類其適用工作頻率也逐步提高?PW1材料的適用頻率為15~100kHz,PW2材料的適用頻率為25 ~200kHz,PW3材料的適用頻率為100~300kHz,PW4材料的適用頻率為300kHiz~1MHz,PW5  材料的適用頻率為1~3MHz?目前,國內的企業已能生產相當于PW1~PW3的材料,PW4材料 只有少部分企業能小批量試生產,PW5材料仍有待于進一步開發?研制和試生產。
