結構問題導致輻射發射超標的常見案例

穿越屏蔽體的螺柱造成的輻射

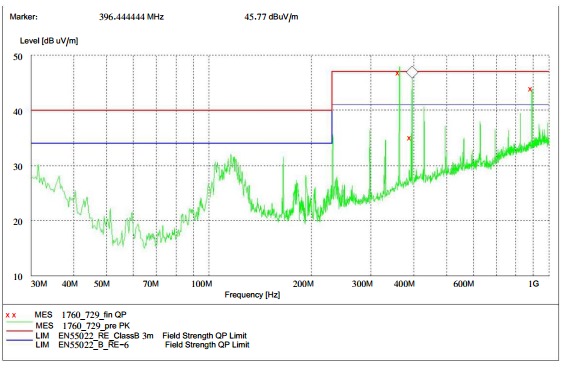

企業網某產品在RE 測試時，在 891MHz 頻點超過裕量線，裕量不足 5dB。 測試結果如圖所示：

用近場探頭對機箱面板、接口連接器、機箱縫隙等處進行探測，沒有發現891MHz 頻點，只在機箱上部散熱孔處的一小塊區域發現 891MHz 頻點，打開機箱觀察， 該區域的機箱內部結構如圖所示：

我們發現機箱的緊固螺柱上有一金屬螺柱，金屬螺柱與機箱上蓋板和機箱底板都以塑料螺柱連接，形成一懸浮螺柱。

機箱較外面為塑料機箱，內部為屏蔽殼，屏蔽殼上為直徑為5mm 的散熱孔，與機箱一體的塑料螺柱穿過屏蔽殼，金屬螺柱固定在塑料螺柱中，并伸出了屏蔽殼外，以保證機箱承受一定的壓力， 并且與結構件無任和電聯接。 這穿越散熱孔的懸浮螺柱被單板上的 33MHz 的時鐘驅動， 形成一輻射天線（891MHz=33MHz×27)， 從而導致在 891MHz 頻點輻射超標。 在去掉這個螺柱以后， 該頻點的毛刺消失。

屏蔽插座與結構搭接不良對屏蔽效能的影響

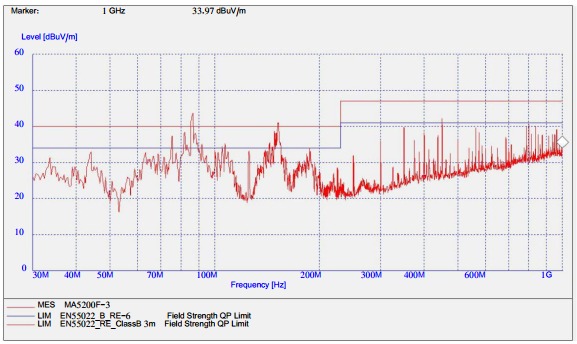

MA5200F 在進行 RE 測試時， 按照測試組網要求搭建環境， 機框前面板上連接各種業務線和調試用的控制線， 測試時發現輻射超標，在 70MHz～200MHz 之間輻射超標，超過限值線 4dB 左右，測試頻譜如下圖所示：

MA5200F 的屏蔽結構為機箱級屏蔽， 針對輻射超標現象， 拔掉所有業務線和控制線進行測試， 輻射超標部分消失，因此確定為線纜的輻射。每根電纜逐一測試， 發現引起輻射超標的是調試用的串口線和網線。網線和串口線使用的是屏蔽電纜，打開機箱檢查電纜插座的安裝， 發現電纜插座是焊接在機箱內單板的 PGND 上， 單板的 PGND 通過螺釘連接到機箱上， 電纜插座金屬外殼四周的簧片和機箱之間涂了一層絕緣漆，造成電纜插座和機殼之間沒有有效的電連接， 這樣，金屬外殼上的從機箱內部耦合的干擾就會通過電纜向外輻射。

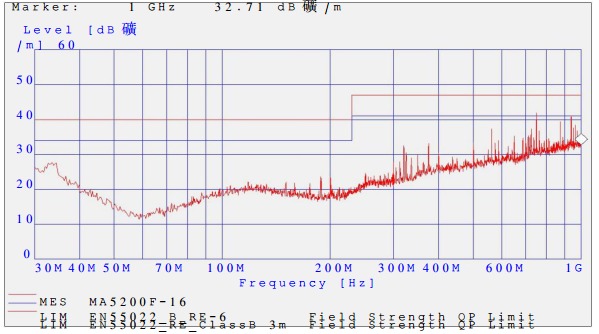

實際處理時，我們將屏蔽插座的外殼和機箱外殼之間用銅箔粘在一起，處理后測試一次通過。

如下圖所示:

使用銅箔只是測試時的對策，實際的解決辦法還是從結構上著手，使用側面帶簧片的屏蔽插座（采用amp 的連接器就是三面帶簧片的），簧片和機箱之間的絕緣漆一定要去掉，保證簧片和機箱之間良好的電接觸， 這樣處理的話，就能使電纜屏蔽層和機箱地直接連接。

另外考慮在結構設計中，注意屏蔽插座和機箱上的相應的開孔之間的配合，如果可能的話，盡量使插座能夠凸出開孔1mm 左右， 這樣可以保證插座側面的簧片和機箱間壓接的更緊。

對于這種功情況，設計時要注意：

1、建議在使用屏蔽插座時，考慮機箱上開孔和插座的配合公差問題，安裝時盡可能使插頭能夠凸出開孔1mm 左右， 這樣可以保證插座側面的簧片和機箱間壓接的更緊。

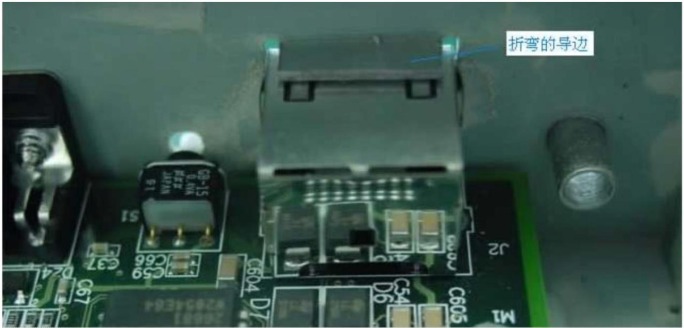

2、建議在結構設計時，多加一道工序，在加工開孔時，能在開孔的一邊向機箱內折彎一個導邊（如下圖所示），這樣的話更能保證插座的簧片和機箱間的電接觸。
