發光二極管驅動器

       發光二極管驅動器具有許多特點，并且需要大量的外部元件。當你的應用不需要脈沖寬度調制進行調光或受控頻率操作,你的主要關心可能是太大電流會破壞發光二極管。

在這種情況下,可以用一個普通的低壓降線性穩壓器制作一個簡單的發光二極管限流器。

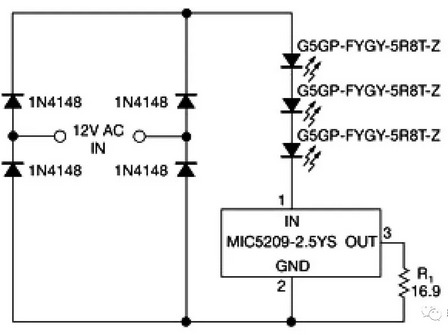

      附圖所示的電路是一種用于景觀照明系統的發光二極管照明燈。景觀照明通常工作在12V交流電壓下,并且其峰值電壓大約17V。因為該線性穩壓器與發光二極管串進行串聯,所以，發光二極管流過的電流等于穩壓器輸出電流。

      該電路采用價格合理的150毫安暖白色發光二極管、低成本的整流二極管、2.5V MIC5209-2.5-YS穩壓器。該穩壓器必須至少提供所需的發光二極管電流，并且處理峰值輸入電壓，減小四個整流二極管兩端和發光二極管串兩端的壓降。

      選擇一個具有可能較低輸出的穩壓器，低壓降使發光二極管電流在每個交流周期更大的部分進行流動，并且它減少電流設置電阻R1的功率需求。隨著輸出和壓降減少，成本隨之增加。穩壓器的峰值電壓大約為5.1V和功耗大約為0.2 W。
      MIC5209--YS的輸出電壓在其輸出和地之間穩定在2.5V。R1設置發光二極管串電流，即R1 =2.5 / ILED,在這里ILED是發光二極管串的電流。用一個16.9歐姆的R1, 發光二極管串的電流為148毫安。該電路具有略多于2.5瓦特的峰值功耗。該電路接一個交流輸入，電流只流過大約一半的時間,所以平均功耗是大約1.26 W。
      能簡單地修改這個電路接受幾乎任何的輸入電壓。簡單地改變發光二極管的數量并確保整流二極管可以處理反向電壓。

      加上或減去一個發光二極管，每個需在峰值輸入電壓上增加或減少3.33伏。不要將發光二極管用作整流二極管，以獲取更多光輸出,因為發光二極管沒有足夠的反向擊穿電壓，將會出現故障。輸入整流橋既可以接交流也可以接直流,并且不必擔心直流輸入的極性。
