系統安裝的EMC要求

對設備的電磁騷擾性而言，設計是保證其性能的關鍵，但離開良好的系統安裝，再好的設備都可能有電磁兼容問題，因此系統的安裝對電磁兼容性是非常重要的。

· 遠離變電站20m以上；

非電信中心環境： 環境靜電強度小于1KV

單板安裝注意事項：

●手抓單板前戴好帶防靜電手套，避免直接抓單板；
●戴好防靜電手腕，防靜電手腕要接地；
●取下的單板不要直接放在地上，桌子上等，要套上防靜電袋；
●拿單板時注意不要碰觸單板上的器件，較好是拿單板的邊沿；
●單板不可重迭迭放；
電纜安裝：
●電纜安裝時，手不可接觸連接器的芯線；
●保證系統接地良好，接地線符合規范要求；

3.1.4電纜布線要求
電纜敷設一般原則:
電磁發射電纜與電磁敏感電纜必須遠離。較小間距遵循如下原則：

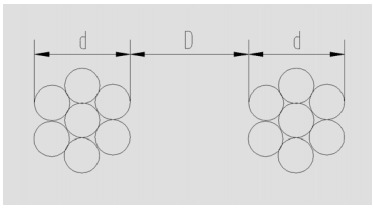

其中D為不同類電纜束間距，d為各類電纜束的綁扎后的外徑較大值，要求D>10d。
電纜盡量貼近機柜金屬體敷設，但要避開長縫和直徑大于5mm的開孔禁止線纜出入屏蔽機柜而無任何屏蔽或?yàn)V波措施。 線纜出入子架或機框應盡量采取屏蔽措施或?yàn)V波措施。
電纜敷設間距要求
各類電纜敷設較小間距:
表3-1電纜敷設較小間距

1、當表 4-2 中的數值不滿足間距 D>10d 的準則時，應當以該準則為準。

2、電纜的分類：
一類電纜：電磁發射電纜。如 220Vac 電源線，一次電源-48Vdc 輸出線，機柜-48Vdc 電源線等。
二類電纜：電磁敏感性電纜。如視頻電纜，音頻電纜，監控信號線，用戶電纜等。
三類電纜：既電磁發射又敏感電纜。如 HW 電纜， NOD 電纜， E1 電纜，網線， T1 電纜， V.24 電纜， V.35 電纜，串口線，加載電纜等。
四類電纜： 專用電纜。如天饋線、射頻電纜等。

機柜內部的電纜敷設一般要求：
●一般按類敷設，每類電纜敷設在一起，與其它類電纜按表 4-3 的較小間距敷設。同類電纜中若傳輸信號電平差大于 40dB(即相差大于 100 倍)應再進行分組，直至每組傳輸信號電平差小于 40dB
●電纜盡量靠近機柜屏蔽體、金屬構架敷設，充分利用現存金屬結構進行隔離，但一定要避免靠近機柜屏蔽體上的長縫和大開孔。
●電源電纜與敏感信號電纜、模擬信號電纜與數字信號電纜應盡量敷設在機柜兩側，避免平行、靠近、長距離走線。無法避免時要采取隔離措施。
●鄰近電纜所傳送信號的工作頻率較好是分布在不同的頻段，以避免互相串?dāng)_。但是頻率差大于 100 倍或更高時就應該看作不同類的線分開綁扎。
●機柜內的電源模塊（如 DC/DC 模塊）的輸入線和輸出線避免捆綁平行走線。
●交流電源線和直流電源線應該分開捆綁。
●小風扇電源線跟信號線不要捆扎在一起
●信號線與電源線不要捆扎在一起

機柜外部的電纜敷設一般要求：
●電源供電與信號電纜分開走線；
●射頻電纜與其他信號電纜分開走線；
●盡量避免機柜上下同時出線；
●電纜穿過屏蔽機柜時，電纜屏蔽層要與機柜緊密連接在一起， 360 度搭接。禁止從散熱孔中間穿線。

特殊電纜敷設間距：
●大功率發射天線的饋線與所有其它電纜的距離至少200mm
●低電平模擬信號電纜是極敏感電纜，與其它電纜距離至少為150mm
