網絡設備的多路輸出電源設計

網站首頁 » 新聞 » 行業動態 » 網絡設備的多路輸出電源設計

網絡設備的多路輸出電源設計

1.概述
我院是一個大型化工設計院,擁有員工500名,計算機基本人手一臺。計算機網絡也從較初簡單的局域網發展到現在有多個虛擬子網組成的企業網絡,且實現了通過Internet和各個分院數據共享。在負責管理和維護計算機網絡的信息中心的機房內,各種交換機、ADSL、寬帶路由器、無線路由器等設備多達20多臺。由于各產品的生產廠家不同,采用的供電方式不同,其配套的電源插線板和電源適配器也不同,使得機房內各種設備布置擁擠、電源線凌亂,經常因接觸不良引起網絡故障。為了徹底解決這個問題,我們對這些網絡設備的電源適配器進行了測試、分析、整理,歸納出6個供電電壓、3個供電電流,設計出了合理、高效、穩定的適用于網絡設備的多路輸出電源。

2.各網絡設備的電源適配器分析
信息中心機房內各網絡設備及電源適配器的情況見表1。

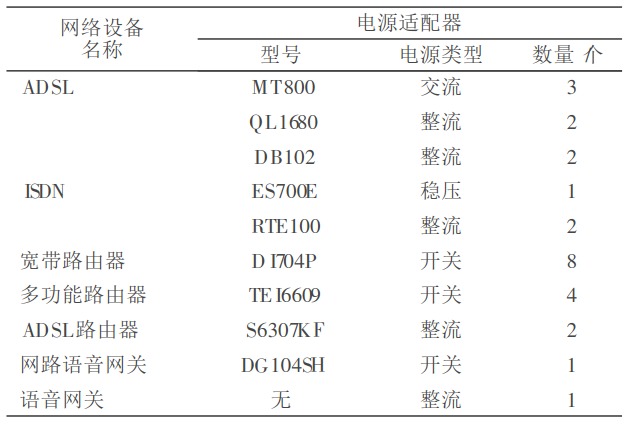

表1機房內各網絡設備及電源適配器情況
網絡設備的多路輸出電源設計

以上技術要求雖隨各國技術狀況不同而在內容或指標上有所差異,但所體現的設計準則和原則要求是彼此一致的。按H2S含量或分壓分級制定技術要求是較為科學和合理的,工程實踐是成功的,通過繼續實踐驗證,有望得到進一步完善。

各網絡設備電源適配器的測定實驗為了清楚地了解各網絡設備電源適配器的實際工作電壓和電流,以及容許工作電壓范圍,分別對它們做了測定實驗。實驗器材及規格如下:

2.1　各網絡設備電源適配器的測定實驗

為了清楚地了解各網絡設備電源的實際工作電壓和電流,以及容許工作電壓范圍,分別對它們做了測定實驗。實驗器材及規格如下:

交流調壓器容量1000VA
輸出電壓0～250V
數字交流電壓表量程0～399.9V
數字交直流電壓表量程0～199.9V
數字交直流電流表量程0～1.999A
數字交流電流表量程0～1.999A

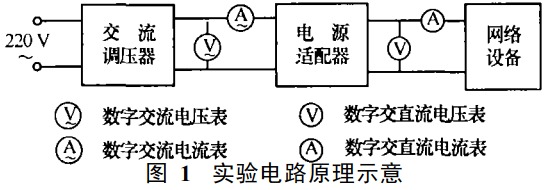

實驗電路原理如圖1所示。
網絡設備的多路輸出電源設計

實驗步驟如下:
1、按實驗原理連接好各個設備及儀表后接通交流電源,將交流調壓器的輸出電壓調整為標準220V,記錄各電源適配器的輸出電壓和輸出電流;
2、以5V為一個單位,將交流調壓器的輸出電壓從220V降至160V,記錄每次調整后各電源適配器的輸出電壓和輸出電流;
3、以5V為一個單位,將交流調壓器的輸出電壓從160V增至240V,記錄每次調整后各電源適配器的輸出電壓和輸出電流。

2.2　實驗結果
實驗測定的相關數據見表2。

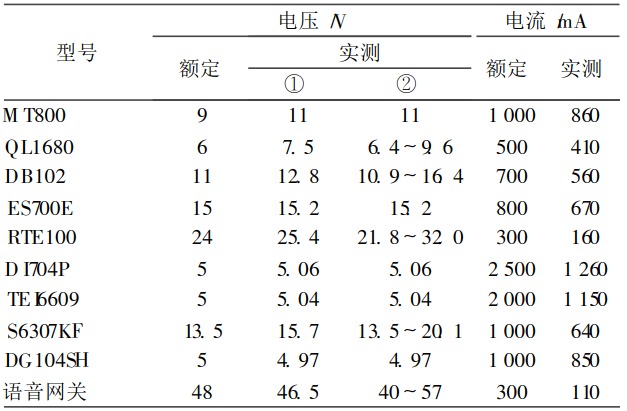

表2　各網絡設備電源適配器的測定數據
網絡設備的多路輸出電源設計

注:
①交流調壓器的輸出電壓為220V時電源適配器的輸出電壓值;
②交流調壓器的輸出電壓為160～240V時電源適配器的輸出電壓范圍。

認真分析各網絡設備及電源適配器的工作情況,可以得出以下結論。
1、采用開關電源適配器的網絡設備,內部電源入口處只有濾波電容。其對應電源適配器的輸出電壓非常穩定,此類設備可采用標準電壓穩壓供電。
2、采用穩壓(變壓器降壓后用三極管穩壓)電源適配器的網絡設備,電源適配器入口處既有濾波電容,又有給數字芯片供電的三端穩壓集成塊。其對應電源適配器的輸出電壓較穩定。此類設備可采用適當偏離其標稱電壓的穩定電壓供電。
3、采用整流(變壓器降壓后僅有整流濾波)電源適配器的網絡設備,內部已配置穩壓電路。其對應電源適配器的輸出電壓隨輸入電壓的高低而波動。此類設備的供電電壓只要穩定在電路能正常工作的范圍即可。
4、采用交流電源適配器(變壓器降壓后直接供電的交流輸出型)的網絡設備,其內部配置了整流、濾波及穩壓電路。其對應電源適配器的輸出電壓隨輸入電壓的高低而波動。此類設備的供電電壓只要穩定在電路能正常工作的范圍即可。

文章轉載自網絡,如有侵權,請聯系刪除。
