戴爾筆記本電腦通病

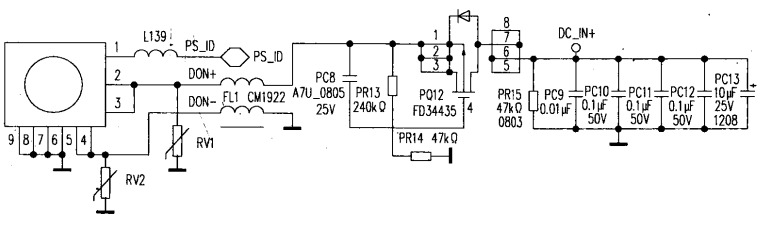

筆者曾維修過多臺戴爾 D510 筆記本電腦，其故障均表現為使用電源適配器的時候不能開機，而用電池則可以開機。這說明大部分電路都是完好的，問題應該出在電源適配器接口到電源管理電路這一部分線路中(見附圖)。
 筆者檢修第一臺機器的過程如下:拆開機器，測量電源適配器插座②、③腳有 19.5V的 電源適配器電壓。可是當測量到電感 FLl③腳的時候，卻發現只有 6V 左右的電壓。測量后級電路并無短路，再測量場效應管 PQ12 亦無損壞。此時已把故障確定在電源適配器插座到場效應管 PQl2 這一段電路之間。可是這一段電路只有寥寥數個元件，根據以往的維修經驗，推斷電感 FLl 開路，筆者嘗試加焊 FLl的各個引腳。經加焊后，F(xiàn)Ll 的③腳的電壓恢復正常并可正常開機，故障排除。
 后來接修的有同樣故障的多臺戴爾 D510，也是經加焊 FL1 的引腳后修復成功。后來筆者在此機正常工作時觸摸 FL1，發現該電感發熱明顯。筆者分析:戴爾 D510 的電感 FL1 設計功率偏小，工作時發熱量較大。如果經常使用電源適配器供電，反復的發熱、冷卻過程導致電感引腳焊點處的應力變化，應力累積到一定程度就會引起脫焊，從而發生使用電源適配器供電時不能開機的故障。
 總結:由于設計或制造時物料選用不當?shù)脑颍恍?span>電源適配器電路中的功率電感帶載能力偏小，導致電源適配器使用過程中電感有不同程度的發熱現象。反復的熱脹冷縮使焊點處發生應力變化，嚴重者可導致電感引腳脫焊，進而導致各種各樣的故障。而這種脫焊往往隱蔽性強，肉眼難以察覺焊點異常而發生漏檢，降低檢修效率。另外，在各種電源適配器的檢修中，電感脫焊并不少見。因此，維修人員對功率電感的脫焊問題必須有足夠的認識，以免維修時多走彎路。
