充電器反極性變換器的等效變換

在做反極性變換器演化之前,需要清楚一個概念,這就是充電器電路的等效變換?

充電器反極性變換器演化的準則為:在不考慮輸人輸出參考電位關系的條件下,輸人輸出電壓關系不變,電路拓?fù)潢P(guān)系不變,即等效變換?在這個基本準則下,電路的演化可以通過元器件的易位實現?

根據充電器等效變換原理,電路元器件的易位原則是:每一個元器件都可以在自己原支路上變化位置,電路功能不變?如果電路元器件的易位過程中經過了由多個支路的電路節點,則該元器件將不能易位?

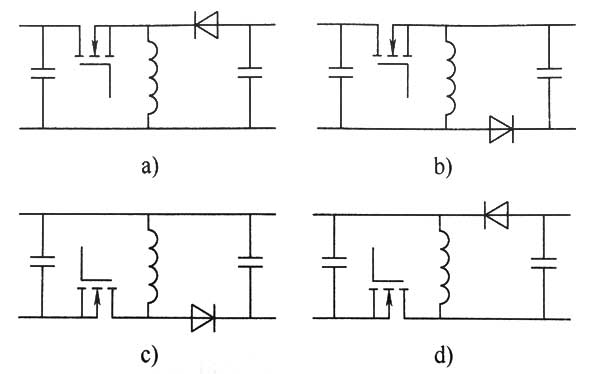

反極性變換器中的各元器件易位過程如圖2-1所示?

圖2-1中,可以認為負載和輸出濾波電容器是一個元器件(負載)?電源適配器和電源適配器旁路電圖2-1反極性變換器的等效變換容器是一個元器件(電源適配器)?這樣就可以清楚電路中哪個元器件可以易位。

電路中開關管和二極管具有單一的支路,可以易位?而電感無論怎樣易位都躲不過帶有多個支路的節點,因此電感是不能易位的?

首先看輸出回路:可以將二極管越過負載放置到圖21b電路的二極管的位置,通過這樣的電路元器件易位,輸出與輸入的電壓關系沒變?開關管和二極管的工作狀態沒變?電感的工作狀態沒變,因此電路變換是等效的?

再看輸入回路:與二極管的易位相同,也可以通過圖2?1b到圖2-1c的電路等效變換將開關管的易位到圖2-1e電路中的位置,電路仍然等效?

再回頭看輸出回路:通過電路的等效變換,還可以將二極管移回到原來的位置,電路依然等效,這就是將圖2-1e變換到圖2-1d。

當然,還可以將電路從圖21d等效同到圖2-1a。

較后我們需要的是圖2?1d電路?因?yàn)檫@個電路符合演化為隔離型反極性變換器(也就是反激式變換器)的習慣電路畫法?接下來就是反極性變換器向隔離性演化。
