電源適配器輸出整流器的額定電流

 電源適配器輸出整流器的額定電流

       反激式電源適配器變換器在電流斷續工作狀態下,流過整流器的電流峰值為輸出電流平均值的4倍或更高,因此在選擇輸出整流器時,應以輸出電流平均值的3-5倍作為輸出整流器的額定。

6V電源適配器輸出濾波電容器的工作狀態分析

       對于中小輸出功率電源適配器的工作額率除少數因價格原因限制而仍采用20=40Ha外大多數均在50H以上;DCDC電源模塊大多在300H以上:大功率電源適配器的開關率受主開關(一般采用EGBT)的開關速度限制而一般在20=40%比左右,盡管開關頻率有所不同,但是電源適配器的輸出整流濾波電容器的作用基本相同,主要是通過利用濾波電容器吸收(就電路面言,實際上是利用電容器的低阻抗而將交流電流分量的絕大部分,更希望是全部分流到濾波電容器上,使輸出電流沒有或有非常低的交流電流分量)開關頻率及其諧波額率的電流分量,從而濾除其紋波電壓分量。

       由于反激式電源適配器工作在鋸齒波電流的狀態,含有比矩形波更豐富的波電流,這要求濾波電容器應具有很好的阻抗額率特性,這是與工頻整流濾波對電容器要求其大電容量所不同的(工頻整流濾波很容易濾除工頻的諧波,即使是40次也不過才2000,一般電解電容器很容易實現)?因此電源適配器的輸出整流濾波電容器即使選用鋁電解電容器也應首選阻抗頻率特性好的鋁電解電容器,而絕不能隨意到電子市場抓到什么樣的鋁電解電容器(只要電壓?大容量負荷要求)均可,這樣做的結果將是電源的輸出紋波電壓過高,特別是峰值電壓過高。

電源適配器輸出整流濾波電容器的等效電路

      開管電源濾波前的諧波電流非常豐富,同時頻率也非常高,要求電容器開關頻率的30-50倍頻率時具有良好的特性,如開關頻率為50kHu,濾波電容器的頻率上限應為1.5~2.5MHz；而工作在300h以上甚至1MH的DCDC模塊,則濾波電容器的頻率上限至少應達到10MH?在這樣的率下濾波電容器將呈現什么特性？

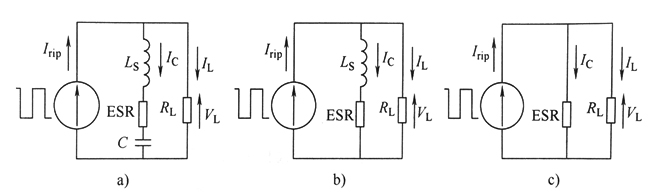

通常,電容器的等效電路可以認為是理想電容器與寄生電感等效串聯電阻(ESR)的串聯,如圖8-1所示?在電源適配器輸出整流濾波時的等效電路如圖8-2a所示。

在紋波電流作用下的濾波電容器濾波作用的等電路
