電源適配器的主要元器件的選擇分析

輸入整流器的選擇:為了減小電源適配器的尺寸,選擇整流橋是必需的,在這個電源適配器中,整流橋的參數為4A,800V滿足設計本書關于輸入整流器選擇的要求。

輸入整流濾波電容器的選擇:輸人整流濾波電容器無一例外地選擇電解電容器,為了保證高溫壽命,選擇了450V耐壓,電容量選擇了150F,符合每瓦3~5F的“規則”。

開關管的選擇:從交流輸入較低電壓85V和經濟型?實用性角度考慮,開關管選擇2SK2645,是一種耐壓600V/A1.20的MOSFET,與IRFBC40水平600V/6.2M1.20相等,但要比IRFHC40貴很多?其特點是全塑外殼,節省了開關管與散熱器的絕緣。

輸出整流器的選擇:由于輸出電壓為12V,且供電電壓為國際通用電壓等級,輸出整流器選擇了肖特基二極管,耐壓120V,電流為30A,導通電壓0.88V?選擇30A的目的就是要大幅度降低輸出整流二極管的正向電壓,如從額定電流下的0.8N降低到8A峰值電流的約0.4V,以提高電源適配器效率?

開關管與輸出整流二極管的大幅度降額選擇考慮可能是:參考了其他電源適配器設計?為了提高可靠性和電源適配器效率。

輸出整流濾波電容器的選擇:輸出濾波電容器選擇了兩只16V/10OF的高頻低阻電解電容器并聯,其后還設置了LC濾波電路,其中電解電容器為16V/470F的高頻低阻電解電容器。

變壓器的選擇:選擇了性比較好又常用的ERSL鐵心,臥式骨架?

電源適配器電路布線特點

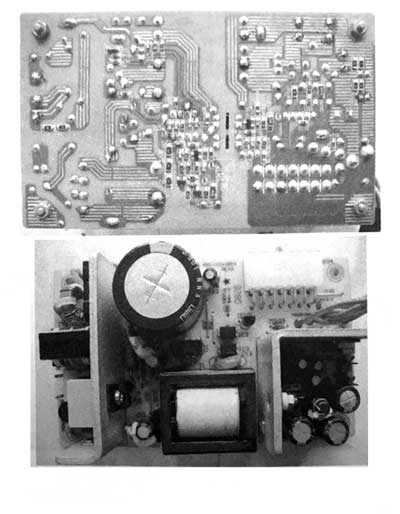

電路布局采用了從入到出元器的果排布,如圖所示

電路板布局
