開關電源適配器靜電屏蔽

       開關電源適配器設計中較困難的問題之一，是將共模傳導RF電流減少到一個可接受的范圍之內。這種傳導的電噪聲問題主要由寄生靜電和各開關元件與接地面之間的電磁耦合造成。接地面可能是機殼、機柜、接地線，具體取決于設備的類型。

       設計者應該檢驗整個布局，識別出可能存在這些問題的區域，并在設計階段引進合適的屏蔽方法。在后期階段將會很難改正RFI設計不當的產品。對于反激式開關電源適配器的寄生耦合來說，典型問題區域如圖1。4。1所示，圖中指出了靜電屏蔽的恰當位置。

       在大多數應用中，凡是高頻、高壓開關波形可能與接地面或副邊輸出有容性耦合的地方都要求有靜電屏蔽。在散熱器上安裝開關晶體管租整流二極管而散熱器又與主機殼接觸，這些場合是典型的位置。此外，在有很大開關電流流過的元件或線路上，磁場和容性耦合都有可能產生噪聲。其他可能有問題區域包括輸出整流器、安裝在機殼上的輸出電容、在主開關變壓器上的原邊、副邊以及磁心與其他驅動或控制變壓器的之間的容性耦合。

應用于開關設備的靜電屏蔽

       當零件安裝在散熱器上，而散熱器又與機殼有熱連接的時候，消除不希望有的容性耦合的常規方法是在會產生干擾的元件與散熱器間放置一個靜電屏蔽。這種屏蔽一般是例制的，必須與散熱器和晶體管或二極管都絕緣由此屏蔽可撿拾容性耦合的交流電流并使之回流到輸入電路的一個方便的參考點，對子原邊元件來說，參考點一般是直流電源適配器線的公共負端，它在開關器件附近。對于副邊元件來說，參考點一般是電流流回變壓器副邊的公共端。圖說明了這一原理。

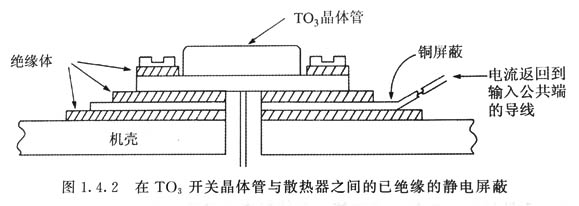

      圖所示為一個TO3晶體管靜電屏蔽的實例。這個原邊開關晶體管具有高電壓和高頻開關波形，除非晶體管外殼與機殼之間有適當的屏蔽，否則將會通過它們之間的電容耦合一個很大的噪聲電流。圖所示的屏蔽安裝布置中，銅屏蔽將會使寄生噪聲電流流回輸入電路，這樣形成的電流回路不會把電流引向接地面。這個屏蔽不會通過電容注入任何顯著的電流到散熱器，它相對于機殼或接地面有一個相對小的高頻交流電壓。設計者會識別出可能出現問題的其他區域，在此區城可使用類似的屏蔽。
