電源適配器折返輸出限流原理

折返（fold back）限流，有時候也稱為可再啟動限流。它類似于恒流控制，不同的是其電壓隨著負載電阻變?yōu)榱阋蚕鄳獪p少，且電流也會下降。但是就是這個小小的特性變化卻對電路性能產生了很大的影響。為了解釋原理，我們在這里考慮使用一個線性電源適配器。

在線性電源適配器中，折返限流的目的就是防止電源適配器在出現故障時受到損害。采用折返限流時，電路在過載情況下減小電流，從而減少線性調整晶體管的損耗，因為線性調整晶體管存在高損耗，所以折返限流是線性電源適配器中經常使用的方法。

折返限流的原理

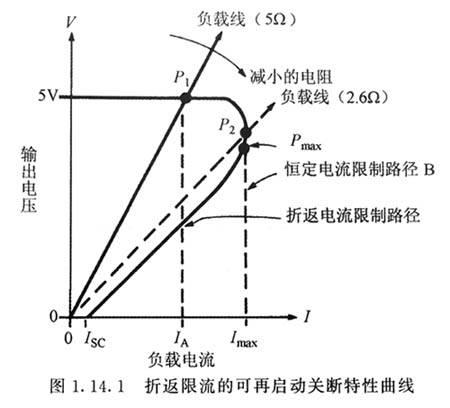

圖展示了典型的可再啟動特性曲線，它是折返限流電源適配器輸出端的實際測量結果。

一個純電阻負載可以描述為一根直的負載線，如圖中所示為5Ω的負載線。每一條電阻負載線的起點在零點，它的電流和電壓是成比例的。

在無負載即電阻無窮大時，負載線是垂直的。當負載電阻發(fā)生變化時，這根直的負載線將會以原點為中心點順時鐘轉動，當短路時，其電阻為零，負載線成水平位置。應該注意到這根直的負載線只能與電源適配器的可再啟動特性曲線有一個交點，如圖中的P1點，在線性電阻負載的情況下，即使其關斷特性曲線是可再啟動式的，“鎖定”情形也不可能會出現。

在圖所示的例子中，當負載電流從零增大時，其輸出電壓仍然保持為5V。但是當電流值增大到Imax。的限流值并到P2點時，如果再減少負載電阻（而增大負載），就會引起電壓和電流的下降。因此在短路的情況下，輸出端只輸出小電流lsc。
