具有交叉連接負載的折返鎖定問題

當兩個或更多的電源適配器串聯在一起給某個線性電阻負載供電時，仍可能出現“鎖定”現象。（這種串聯連接一般具有一根公共線而且能夠輸出正電壓和負電壓。）有時這種電壓的串聯形式用來提供較高的輸出電壓。

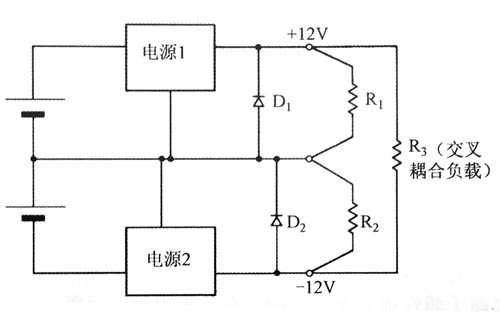

圖中顯示的是串聯形式的折返限流電源適配器。這里，電源適配器提供了士12V的輸出電壓。正常情況下常用的電阻負載R1和R2不會出現什么問題，其輸出電流也在折返特性曲線范圍內，見圖中的負載線R1和R2。但是當交叉連接負載R3的一端連接到正電壓輸出端而另外一段連接到負電壓輸出端時，那么在一定負載電流的幅值下就有可能導致“鎖定”。

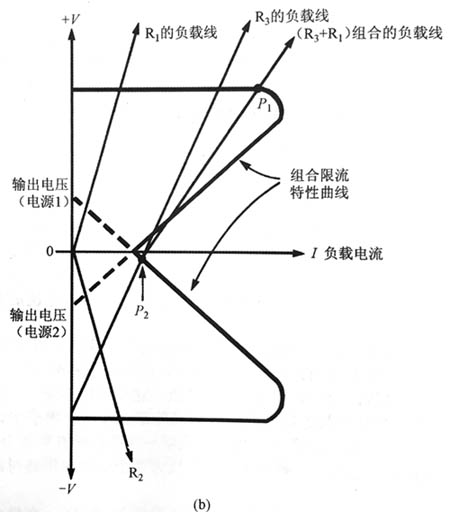

圖中顯示兩個折返限流保護電源適配器的合成特性曲線。對于每個電源適配器而言，R和R2的負載線從原點出發，各自都只經過折返特性曲線交于一個點。而交叉連接負載R3的負載線的起始點可以假設為+V點或者為一V點。這樣可以形成一根合成負載線，因此根據R3的大小，它可以位于折返特性曲線內部或外部。在這個例子中，盡管合成的負載線較后與特性曲線的交點為P1，但是當電源適配器供應第一次接通時有可能會在P2點出現“鎖定”現象。如像前面講的那樣，一種解決方法為增大兩個電源適配器在短路時的電流值，使工作點位于合成負載曲線上。

在圖中必須要安裝旁路連接的鉗位二極管D1和D2，在供電期間它們用來阻止電源適配器的反向偏置電壓。采用折返限流的保護電路時，如果把反向電壓偏置加到電源適配器的輸出端，折返特性會加強，電流也會變得更小。這種效果在圖用折返曲線的延伸虛線顯示。

總的來說，我們可以看到折返限流保護有許多缺點。很明顯，如果不是必需的，就不要使用折返限流保護電路，這樣就可以較大限度地避免這些問題。

折返限流在開關電源適配器中的應用

在開關電源適配器中，以前提到的一些限制也同樣適用于采用折返限流保護電路的應用。但開關電源適配器控制元件的損耗功率不再是輸出電壓和輸出電流的函數，對折返限流的需求被因此，折返限流保護不應該指定用在開關電源適配器中，它對電源適配器的保護也不是必需的，同消除時它往往會帶來一系列問題，例如“鎖定”問題。正是因?yàn)槿绱耍陂_關電源適配器中一般喜歡用恒流型限流的保護方法。

盡管非線性的可再啟動特性對開關電源適配器來說毫無可取之處，但通常還是加以規定。引進和使用的可能性來源于線性損耗調節器的實踐，采用恒流型限流時，在短路條件下線性調節器會產生大量的內部功耗。但是，在開關電源適配器不會產生大損耗的條件下，由于可再啟動特性曲線可能給使用者帶來一些麻煩，因此這里就沒有太多的理由規定在開關電源適配器中使用該種限流方法。給電源適配器單元增加一個電路卻降低電源適配器的性能也是沒有必要的。
