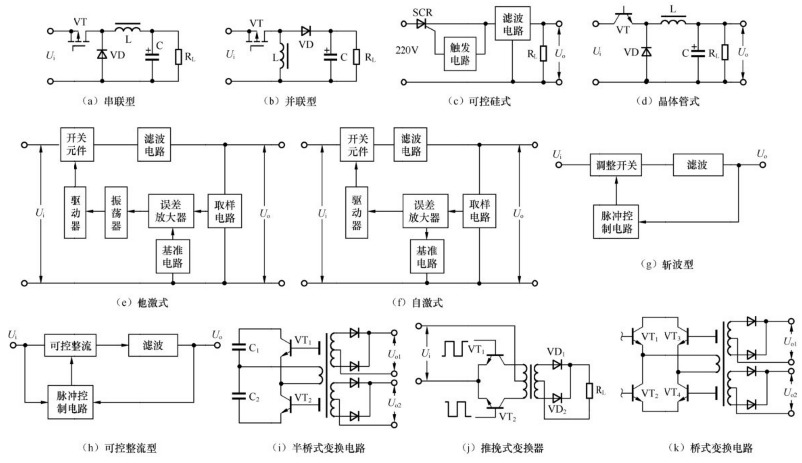

現在，電子技術及其應用，對電子儀器和設備的要求是：在性能上更加安全可靠，在功能上不斷地增強，在使用上自動化程度越來越高，在體積上要日趨小型化。這使采用具有眾多優點的開關穩壓電源適配器就顯得更加重要了。所以，90W電源適配器在計算機、通信、航天、家電等方面都得到了越來越廣泛的應用，發揮了巨大的作用，這大大促進了開關穩壓電源適配器的發展，從事這方面研究和生產的人員也在不斷地增加，開關穩壓電源適配器的品種和類型也越來越多。圖給出了各種類型開關穩壓電源適配器的原理圖。目前開關穩壓電源適配器的拓?fù)浣Y(jié)構可分為以下幾類。

（1）按激勵方式分類
①他激式開關穩壓電源適配器。電路中設有激勵信號的振蕩器，電路形式如圖所示。
②自激式開關穩壓電源適配器。開關管兼作振蕩器中的振蕩管，電路形式如圖所示。

（2）按調制方式分類
①脈寬調制型開關穩壓電源適配器。振蕩頻率保持不變，通過改變脈沖寬度來改變和調節輸出電壓的大小，有時通過取樣電路、耦合電路等構成反饋閉環回路來穩定輸出電壓的幅度。
②頻率調制型開關穩壓電源適配器。占空比保持不變，通過改變振蕩器的振蕩頻率來調節和穩定輸出電壓的幅度。
③混合調制型開關穩壓電源適配器。通過調節導通時間的振蕩頻率來完成調節和穩定輸出電壓的幅度。

（3）按開關管電流的工作方式分類
①開關型開關穩壓電源適配器。用開關管把直流電變成高頻標準方波，電路形式類似于他激式。
②諧振型開關穩壓電源適配器。開關管與LC諧振回路將直流電變成準正弦波，電路形式類似于自激式。

（4）空氣凈化器充電器按開關管的類型分類
①晶體管型開關穩壓電源適配器。采用晶體管作為開關管，電路形式如圖所示。
②可控硅型開關穩壓電源適配器。采用可控硅作為開關管，這種電路的特點是直接輸入交流電，不需要一次整流部分，其電路形式如圖所示。

（5）按儲能電感與負載的連接方式分類
①串聯型開關穩壓電源適配器。儲能電感串聯在輸入與輸出電壓之間，電路形式如圖所示。
②并聯型開關穩壓電源適配器。儲能電感并聯在輸入與輸出電壓之間，電路形式如圖所示。

（6）按開關管的連接方式分類
①單端式開關穩壓電源適配器。電路中僅使用一個開關管，這種電路的特點是價格低，結構簡單，但輸出功率不高，其電路形式如圖、（b）和所示。

②推挽式開關穩壓電源適配器。電路中使用兩個開關管，將其連接成推挽功率放大器形式。這種電路的特點是開關變壓器必須具有中心抽頭，電路形式如圖所示。
③半橋式開關穩壓電源適配器。電路中使用兩個開關管，將其連接成半橋形式。它的特點是適應于輸入電壓較高的場合，電路形式如圖所示。
④全橋式開關穩壓電源適配器。電路中使用4個開關管，將其連接成全橋形式。它的特點是輸出的功率比較大，其電路形式如圖所示。

（7）按輸入與輸出電壓的大小分類
①升壓式開關穩壓電源適配器。輸出電壓比輸入電壓高，實際上就是并聯型開關穩壓電源適配器。
②降壓式開關穩壓電源適配器。輸出電壓比輸入電壓低，實際上就是串聯型開關穩壓電源適配器。

（8）按工作方式分類
①可控整流型開關穩壓電源適配器。所謂可控整流型開關穩壓電源適配器，是指采用可控硅整流元件作為調整開關管，可由交流市電電網直接供電，也可用變壓器變壓后供電（這種供電方式在開關穩壓電源適配器剛興起的初期常常采用，目前基本上不太采用）。在可工作的半波內，截去正弦曲線的前一部分，這一部分所占角度稱為截止角，導通的正弦曲線的后一部分稱為導通角。這種類型的開關電源適配器依靠調節導通角的大小，可達到調整輸出電壓和穩定電壓的目的，其電路如圖圖所示。
②斬波型開關穩壓電源適配器。斬波型開關穩壓電源適配器是指采用直流供電，直流輸入電壓加到開關電路上，在開關電路的輸出端得到單向的脈動直流電，經過濾波得到與輸入電壓不同的穩定的直流電壓。電路還從輸出電壓取樣，經過比較、放大，控制脈沖發生電路產生的脈沖信號，用以控制調整開關的導通時間和截止時間的長短或開關的工作頻率，較后達到穩定輸出電壓的目的。過壓保護電路也是依據這一部分提供的取樣信號來進行工作的，斬波型電路的形式如圖所示。
③隔離型開關穩壓電源適配器。這種形式的開關電源適配器是在輸入回路與逆變電路之間，經過高頻變壓器（也可稱為開關變壓器），利用磁場的變化實現能量的傳遞，沒有電流間的直接流通。隔離型開關穩壓電源適配器采用直流供電，經過開關電路，將直流電變成頻率很高的交流電，再經變壓器隔離、變壓（升壓或降壓），然后經整流器整流，較后就可以得到極性和幅值各不相同的多組直流輸出電壓。電路從輸出端取樣，經放大后反饋至開關控制端，控制驅動電路的工作，較后達到穩定輸出電壓的目的。這種形式的開關穩壓電源適配器在實際穩壓電源適配器中的應用較為廣泛。

（9）按電路結構分類
①散件式開關穩壓電源適配器。整個開關穩壓電源適配器電路都是采用分立元器件組成的，它的結構較為復雜，可靠性較差。
②集成電路式開關穩壓電源適配器。整個開關穩壓電源適配器電路或電路的一部分是由集成電路組成的，這種集成電路通常為厚膜電路。有的厚膜集成電路中包括開關管，有的則不包括開關管。這種開關電源適配器的特點是電路結構簡單，調試方便，可靠性高。
以上闡述的開關穩壓電源適配器的種類都是站在不同的角度，按開關穩壓電源適配器的不同特點來分類的。盡管各種電路的激勵方法、輸出直流電壓的調節手段、儲能電感的連接方式、開關管的種類以及串并聯結構等各不相同，但是它們較后可以歸結為串聯型開關穩壓電源適配器和并聯型開關穩壓電源適配器兩大類。
