電源適配器特殊單元電路介紹

電源適配器在高電壓下，較大功率的電源適配器同時也工作在大電流狀態下，并且受到浪涌電流和高壓脈沖的威脅，加之電源適配器電路復雜，因此，電源適配器除了一般電子線路外，還要設置多種特殊保護電路，以此保證電源適配器穩定工作。

消磁電路
地磁和外部磁場會影響一些電器的正常工作，因此，一些特殊的電器，如CRT彩電、CRT顯示器等，其電源適配器中會設有消磁電路。
消磁電路的主要元件是消磁電阻，消磁電阻是一種正溫度系數（PTC）的熱敏電阻，用于對顯像管的消磁。其阻值能隨溫度升高而迅速增大。利用PTC熱敏電阻充當消磁元件，具有節能、安全、方便、低成本的特點。
地磁和外界各種雜散磁場對彩色顯像管有磁化作用，顯像管的蔭罩、柵網、防爆環、外屏蔽罩和固定件極容易被磁化。磁化的結果將改變電子束軌跡，使色純不良，并引起會聚誤差，有時甚至使屏幕上出現明顯的色斑。為了克服地磁場、周圍雜散磁場以及機內金屬零部件形成的磁場對顯像管內電子束的影響，設有一套消磁電路。該電路在每次開機時，產生一個由強變?nèi)醯慕蛔兇艌觯瑢︼@像管金屬部件進行消磁。
消磁電路主要有常規消磁電路和MCU控制消磁電路兩種，下面分別進行介紹。

1．常規消磁電路
常規消磁電路由PTC熱敏電阻和消磁線圈構成。圖是常規消磁電路原理圖。

將消磁電阻、消磁線圈串聯后裝在顯像管防爆帶附近，開機通過高達20A的起始電流而迅速發熱，并使其自身阻值突變增高，30s后的殘余電流值降低至10mA以下，使消磁電路產生一個逐漸衰減的交變強磁場，達到消除熒屏剩磁的目的。

2．MCU控制消磁電路
MCU（微控制器）控制消磁電路是一種新式消磁電路，它是在常規消磁電路的基礎上增加了一個消磁控制電路，該控制電路工作時間由MCU單獨設置的控制端子進行控制。圖2-15所示為MCU控制消磁電路原理圖。

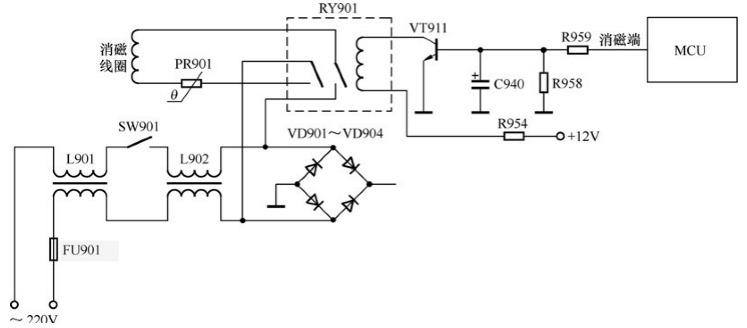

圖MCU控制消磁電路原理圖
在接通電源適配器開關后，MCU進入工作狀態，其消磁控制端輸出高電平消磁信號，三極管VT911導通，繼電器線圈得電，繼電器常開觸點閉合，將消磁電阻、消磁線圈接入市電回路中，于是，市電電壓經消磁電阻限流，在消磁線圈中產生交變磁場，對顯像管及其附件進行消磁。數秒后，MCU消磁控制端為低電平，控制電路停止工作，使消磁回路被切斷。這樣不但降低了消磁電阻的故障率，而且提高了消磁電路的工作效率。
