什么是電源適配器

首先，從電源適配器概念先了解，電源適配器電路是電力電子電路的一種。通常我們把電力分為交流（AC）、直流（DC）兩大類。它的工作原理是由交流輸入轉換為直流輸出。因此，基本的電力電子電路就可分為四大類型，即AC－DC電路，DC－AC電路，ACAC電路，DC－DC電路，見表。AC－DC電路和DC－AC電路一般比較容易理解。對于AC－AC電路，可以變換的對象有頻率、相數、電壓和電流等。對于DC－DC電路，可以變換的主要對象是電壓和電流。電力電子電路中的核心元器件是電力電子器件，它們一般都工作在開關狀態，這樣可以使損耗很小，這是電力電子電路的一個顯著特點。

表電力電子電路的基本類型

顧名思義，電源適配器就是電路中的電力電子器件在開關狀態工作的電源適配器。這樣一來，如果把由表1－1的四大類基本電力電子電路都看成電源適配器電路，則所有的電力電子電路也都可以看成電源適配器電路。而實際中，電源適配器所涵蓋的范圍遠比表中的范圍要小得多，如整流電路中的相控電路就不屬于電源適配器范疇。

電源適配器的基本構成

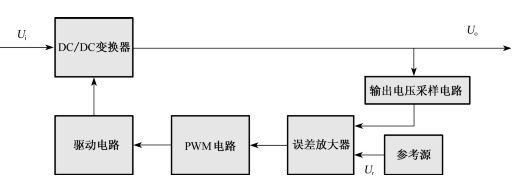

電源適配器一般由外殼、電源變壓器和整流電路構成，其中DC/DC變換器用以進行功率轉換，它是電源適配器的核心部分，此外還有啟動、過流與過壓保護、噪聲濾波等電路。輸出采樣電路（R1，R2）檢測輸出電壓變化，并與基準電壓Ur比較，誤差電壓經過放大及脈寬調制（PWM）電路，再經過驅動電路控制功率器件的占空比，從而達到調整輸出電壓大小的目的。

DC/DC變換器有多種電路形式，常用的有工作波形為方波的PWM變換器以及工作波形為準正弦波的諧振型變換器。
對于串聯線性穩壓電源適配器，輸出對輸入的瞬態響應特性主要由調整管的頻率特性決定。但對于開關型穩壓電源適配器，輸入的瞬態變化比較多地表現在輸出端。在提高開關頻率的同時，由于反饋放大器的頻率特性得到改善，電源適配器的瞬態響應問題也能得到改善。負載變化瞬態響應主要由輸出端LC濾波器特性決定，所以可以利用提高開關頻率、降低輸出濾波器LC乘積的方法來改善瞬態響應特性。

還有，我們要了解了電源適配器的注意事項，因?yàn)榻饬穗娫催m配器的注意事項，我們就能意識到用電安全性，就可以避免用電安全事故等相似悲慘劇的發生。
