電源適配器中常見元器件的識別與檢測

電源適配器是由一個個元器件組合而成的，常用的元器件主要有電阻、電容、電感、開關變壓器、二極管、三極管、場效應管、晶閘管、光電耦合器、三端誤差放大集成電路、集成穩壓器、電磁繼電器等，另外，一些小型電子產品采用的電源適配器還大量采用了貼片元器件。

電阻、電容、電感和變壓器的識別與檢測

電阻元件的識別與檢測
電源適配器中采用的電阻元件較多，常見的有以下幾種。

1．色環電阻

色環電阻是在電阻封裝上（即電阻表面）涂上一定顏色的色環，來代表這個電阻的阻值。色環實際上是早期為了幫助人們分辨不同阻值而設定的標準。色環電阻現在應用還是很廣泛的，如家用電器、電子儀表、電子設備中常常可以見到。但由于色環電阻比較大，不適合現代高度集成的性能要求。

色環電阻用色環來表示其阻值，常用的有4色環電阻和5色環電阻，如圖所示。

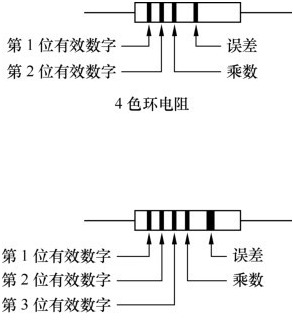

圖4色環電阻和5色環電阻外形

4色環電阻是用3個色環來表示阻值（前2環代表有效值，第3環代表乘數，即乘上的次方數），較后1個色環表示誤差。5色環電阻一般是金屬膜電阻，為更好地表示精度，用前4個色環表示阻值，較后1個色環表示誤差。表所示是色環電阻的顏色-數值對照表。

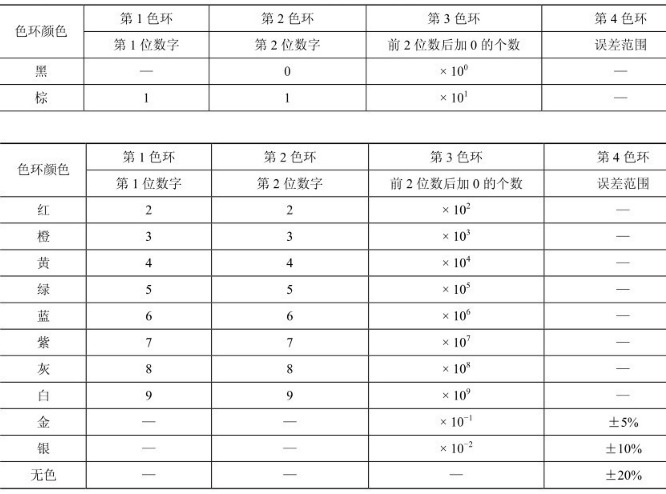

表4色環電阻色環標志法

2．壓敏電阻
壓敏電阻器的電阻體材料是半導體，所以它是半導體電阻器的一個品種。壓敏電阻簡稱VSR，是一種非線性電阻元件，它的阻值與兩端施加的電壓值大小有關。當兩端電壓大于一定的值（壓敏電壓值）時，壓敏電阻器的阻值急劇減小；當壓敏電阻器兩端的電壓恢復正常時，壓敏電阻的阻值也恢復正常。壓敏電阻的外形及電路符號如圖所示。

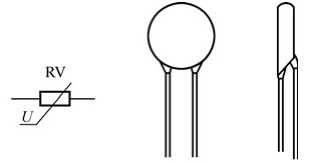

圖壓敏電阻的外形及電路符號

在電源適配器電路中，常采用壓敏電阻作過壓保護及浪涌吸收。壓敏電阻常常跨接在被保護元器件的兩端。正常工作情況下，壓敏電阻對線路基本上不產生影響，因?yàn)檫@時壓敏電阻兩端的電壓低于壓敏電壓值，呈高阻狀態，流過壓敏電阻的漏電流只在微安級。當電路中由于諸如電路接通或斷開瞬間的內部原因，或者如雷電感應的外部原因，而產生一個高出正常電壓許多倍的瞬時電壓時，其電壓值超過壓敏電阻的壓敏電壓，則壓敏電阻的阻值急劇下降，致使流過壓敏電阻的電流值驟增幾個數量級，將電壓的跳變限制在壓敏電壓值附近，從而保護了被保護的元器件免受高壓電的沖擊而損壞。當瞬時脈沖高壓消除后，線路電壓恢復正常時，壓敏電阻又處于原來的高阻狀態。可見壓敏電壓值必須低于被保護元器件的擊穿電壓，否則便達不到保護目的。在選擇壓敏電阻器時，壓敏電壓值低一些其保護性能更好，一般壓敏電壓值為正常工作電壓的1.5～2倍。但壓敏電壓值不能選得過低，否則漏電流增大，功率損耗大，使用壽命縮短，故應綜合考慮。

檢測壓敏電阻時，應將壓敏電阻從電路中取下，用指針式萬用表的R×10k擋測量壓敏電阻兩端間的阻值，應為∞；若指針有偏轉，則是壓敏電阻漏電流大、質量差，應予以更換。壓敏電阻若選用不當，元件老化，或遇到異常高壓脈沖（如雷擊和過高電壓輸入）時也會失效乃至損壞，嚴重時元件外表發黑或開裂。壓敏電阻損壞后，應盡可能選用與原型號規格相同的更換件。

3．負溫度系數熱敏電阻
負溫度系數熱敏電阻又稱NTC熱敏電阻，是一類電阻值隨溫度增大而減小的一種傳感器電阻。廣泛用于各種電子原件中，如溫度傳感器、可復式保險絲及自動調節的加熱器等。負溫度系數熱敏電阻簡稱NTC電阻或NTC元件，它是一種隨溫度的升高其電阻值降低的電阻元件。
NTC電阻在電源適配器中有著廣泛的應用，這是由于電源適配器電路中，安裝有大容量電解電容，在開機瞬間，電容對電源幾乎呈短路狀態，其沖擊電流很大，容易造成整流堆或保險管的過載；若在設備的整流輸出端串接上NTC元件，如圖所示，這樣在開機瞬間，NTC元件的電阻很大，電容的充電電流便受到NTC元件的限制。在14～60s之后，隨著NTC元件升溫，其阻值降得很小，其上的分壓也逐步降至零點幾伏，這樣小的壓降，可視此種元件在完成軟啟動功能后為短接狀態，不會影響電源適配器的正常工作。

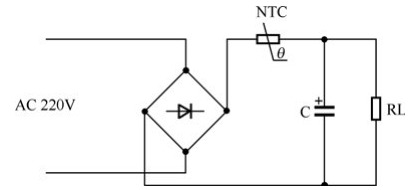

圖NTC元件在電源適配器上的應用

檢測熱敏電阻的好壞可以用加熱法。用萬用表電阻檔兩根表筆接熱敏電阻的兩根引線，然后用燒熱的電烙鐵(20W的就可以)給熱敏電阻加熱(靠近熱敏電阻)。對于PTC型熱敏電阻，隨著溫度升高，阻值應增加;對于NTC型熱敏電阻，隨著溫度升高，阻值應下降。，用帶鱷魚夾的表筆分別夾住熱敏電阻的兩腳，記下此時的阻值；然后用手捏住熱敏電阻，觀察萬用表，會看到隨著溫度的慢慢升高而指針會慢慢向右移，表明電阻在逐漸減小，當減小到一定數值時，指針停了下來。若環境溫度接近體溫，用這種方法就不靈，這時可用電烙鐵靠近熱敏電阻，同樣也會看到指針慢慢右移，這樣，則可證明這只NTC熱敏電阻是好的。如果給熱敏電阻加熱，其阻值不變化，說明熱敏電阻已損壞。
