一、隨著筆記本電腦的功能越來越強大，功耗也越來越大，當前使用的筆記本電腦電源適配器已經滿足不了下一代筆記本電腦的要求，有必要研制符合下一代筆記本電腦要求的電源適配器。

根據規定，120W的電源適配器必須具有功率因數校正功能。本電源適配器采用兩級式方案，前級功率因數校正采用Boost變換器，為了提高低輸入電壓時的變換效率，PFC級采用變輸出電壓的方法，其輸出電壓跟隨輸入電壓變化；后級DC/DC變換器采用兩路反激變換器交錯并聯，以減小其輸入和輸出電流紋波，同時為了進一步提高變換效率，采用了同步整流技術。本文將詳細討論120W電源適配器的設計，并完成原理樣機。

二、電源適配器DC/DC級工作原理
120W電源適配器采用反激變換器，其變壓器的損耗較大，溫升高，體積也比較大。本文采用兩路反激變換器交錯并聯方案后，每個變壓器只傳輸60W的功率，輸入電流的有效值小，可有效解決上述問題。采用電流斷續工作模式，可消除輸出整流管反向恢復引起的電壓尖峰。

圖3示出交錯并聯反激變換器的主要波形，輸入電流與輸出電流均倍頻，紋波大大減小。

筆記本電腦120W電源適配器

三、電源適配器同步整流技術

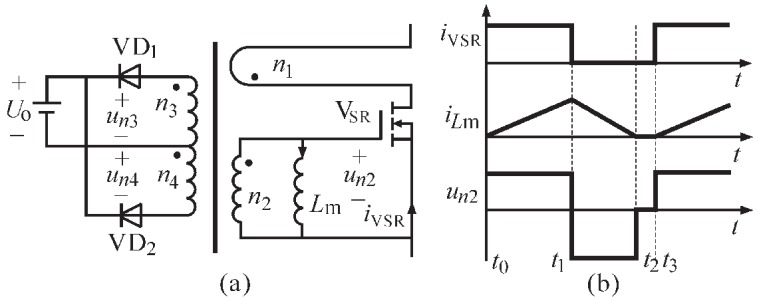

為了進一步提高電源適配器的效率，DC/DC級的反激變換器采用具有能量恢復的電流型同步整流技術。圖4示出具有能量恢復的電流型自驅動同步整流的原理圖和主要波形。當同步整流管VSR有電流流過時，電流從繞組N1的同名端流進，從繞組n3的同名端流出，VD1導通，電源適配器同步整流技術

，使Vsr開通；當流過Vsr的電流為零時，電流互感器磁恢復，磁化電流iLm從繞組n4的同名端流進，VD1關斷，VD2導通電源適配器DC/DC級工作原理

關斷；當電流互感器磁恢復完成時，VD1，VD2均關斷電源適配器

仍然關斷。

電流型自驅動同步整流與主要波形
