電源適配器PFC級工作原理 |
| 電源適配器PFC級工作原理 圖1a示出新型兩級式變換器的主功率電路圖。Boost變換器采用電感電流ilb臨界連續模式的控制方式，其優點有：1.二極管零電流關斷，不存在反向恢復問題；2.初級開關管零電流開通；3.功率因數高。圖1b示出Boost變換器主要波形，其工作原理
為：在一個開關周期內，ilb為零時，二極管VDB關斷，此時開通開關管

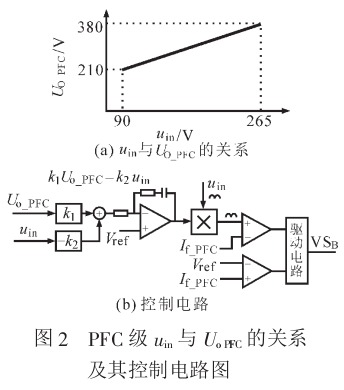

根據Boost變換器電壓輸入輸出關系  (1-D)可知， 固定時，越低，占空比D越小，因此開關管導通損耗越小。為了提高低uin時的效率，可以降低 ，為此針對PFC級uin范圍寬（90~265Vac）的特點，采用了變輸出電壓的控制方式。圖2a示出 與的關系。圖2b示出Boost變換器U。跟隨uin線性變化的控制電路圖。在電壓閉環中引入輸入電壓有效值作為前饋量，采樣信號取反后與 的采樣信號
取和，接到IP調節器反向輸入端。PI調節器的輸出接到乘法器的輸入端，與整流橋
文章轉載自網絡,如有侵權,請聯系刪除。 |
| | 發布時間：2017.09.25 來源：電源廠 |
| 上一個：電源適配器工作原理圖及元器件的選項 | 下一個：USB 接口的充電器不要隨意混用 |
東莞市玖琪實業有限公司專業生產：電源適配器、充電器、LED驅動電源、車載充電器、開關電源等....
版權所有:東莞市玖琪實業有限公司
聯系人：梁先生 電話：13873397666
電話：0769-81818179 傳真：0769-81806179 地址：東莞市石排鎮谷嚇村孔屋工業區 郵編:523339
由零開始線性增加，當它達到整流橋輸出母線的電壓采樣信號時，關斷VSB，VDB開通，iLB由較大值線性下降到零。輸入電壓的1/2周期由多個開關周期組成。在每個開關周期內，iLB平均值跟蹤整流橋輸出電壓波形，實現了PFC的功能。
的幅值。當
也隨之變化。
