220V轉5V、12V、24V降壓電路設計

1）220V轉5V降壓電路：輸入12~380Vac，輸出5V/500mA
該電路輸入家用220v交流電，經過全橋整流，穩壓后輸出穩定的5v直流電。平時對于5v 的直流電源需求的情況比較多，在單片機，以及一些電路中應用的較多，因此，為了更方便快捷的由220v 的交流電得到這樣的電源，故設計了一個電路。

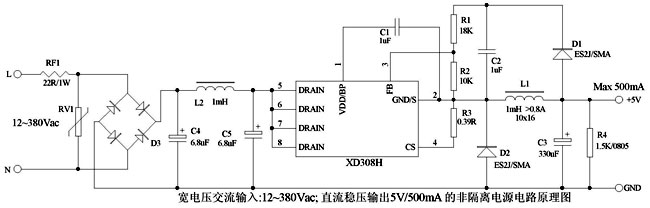

如圖1所示的電路為一個典型的輸出為5 V/500 mA的非隔離電源。它通常應用于家用電器的(電飯煲、洗衣機及其它白色家電)。此電路還適合于其它非隔離供電的應用，比如LED驅動、智能電表、加熱器以及輔助電源和工業控制等。

12V電源適配器系統帶有各種保護，包括過熱保護（OTP）、VCC 欠壓閉鎖（UVLO）、過載保護（OLP）、短路保護（SCP）等。電路特點：無噪音,發熱低。

220V轉5V降壓電路輸入級由保險電阻RF1、防雷壓敏電阻RV1、整流橋堆D1、EMI濾波電容C4和C5以及濾波電感L2組成。保險電阻RF1為阻燃可熔的繞線電阻，它同時具備多個功能：a)將橋堆D1的浪涌電流限制在安全的范圍；b)差模噪聲的衰減；c)在其它任何元件出現短路故障時，充當輸入保險絲的功能(元件故障時必須安全開路，不應產生任何冒煙、冒火及過熱發光現象)。壓敏電阻RV1用于防雷保護，提高系統可靠性。功率處理級由寬電壓高效率電源芯片XD308H、續流二極管D2、輸出電感L1及輸出電容C3構成。

2）220V轉12V降壓電路：輸入32~380Vac，輸出12V/500mA12V電源適配器
“220v轉12v穩壓電源”，需要先降壓，后整流、穩壓。如果電流大就用開關電源，如果電流小就用阻容，具體接法：220V經電容（680n左右400V以上，并聯一個1M左右的泄放電阻）降壓，再經橋式整流（1N4007就可以）電容濾波，出口接一小阻值限流電阻、12V穩壓管，即可。要得到別的電壓就換穩壓管即可。
如圖2所示的電路為一個典型的輸出為12 V/500 mA的非隔離電源。它通常應用于家用電器的(電飯煲、洗衣機及其它白色家電)。此電路還適合于其它非隔離供電的應用，比如LED驅動、智能電表、加熱器以及輔助電源和工業控制等。

電源系統帶有各種保護，包括過熱保護（OTP）、VCC 欠壓閉鎖（UVLO）、過載保護（OLP）、短路保護（SCP）等。電路特點：無噪音,發熱低。

220V轉12V降壓電路輸入級由保險電阻RF1、防雷壓敏電阻RV1、整流橋堆D1、EMI濾波電容C4和C5以及濾波電感L2組成。保險電阻RF1為阻燃可熔的繞線電阻，它同時具備多個功能：a)將橋堆D1的浪涌電流限制在安全的范圍；b)差模噪聲的衰減；c)在其它任何元件出現短路故障時，充當輸入保險絲的功能(元件故障時必須安全開路，不應產生任何冒煙、冒火及過熱發光現象)。壓敏電阻RV1用于防雷保護，提高系統可靠性。功率處理級由寬電壓高效率電源芯片XD308H、續流二極管D2、輸出電感L1及輸出電容C3構成。

3）220V轉24V降壓電路：輸入32~380Vac，輸出24V/500mA

如圖3所示的電路為一個典型的輸出為24 V/500 mA的非隔離電源。它通常應用于家用電器的(電飯煲、洗衣機及其它白色家電)。此電路還適合于其它非隔離供電的應用，比如LED驅動、智能電表、加熱器以及輔助電源和工業控制等。

12V電源適配器電路設計

12V電源適配器系統帶有各種保護，包括過熱保護（OTP）、VCC 欠壓閉鎖（UVLO）、過載保護（OLP）、短路保護（SCP）等。電路特點：無噪音,發熱低。

220V轉24V降壓電路輸入級由保險電阻RF1、防雷壓敏電阻RV1、整流橋堆D1、EMI濾波電容C4和C5以及濾波電感L2組成。保險電阻RF1為阻燃可熔的繞線電阻，它同時具備多個功能：a)將橋堆D1的浪涌電流限制在安全的范圍；b)差模噪聲的衰減；c)在其它任何元件出現短路故障時，充當輸入保險絲的功能(元件故障時必須安全開路，不應產生任何冒煙、冒火及過熱發光現象)。壓敏電阻RV1用于防雷保護，提高系統可靠性。功率處理級由寬電壓高效率電源芯片XD308H、續流二極管D2、輸出電感L1及輸出電容C3構成。
