恒功率型單片筆記本電源適配器

電源適配器可作為高效?快速?安全的電池充電器,對筆記本電腦中的電池進行充電?  恒功率型單片筆記本電源適配器的特點是:當輸出電壓U?降低時,利用恒功率控制電路迫使輸出電流I?增大,使二者乘積I?×U?不變,輸出功率P?保持恒定?恒功率輸出特性曲線近似為一條雙曲線TOP202Y構成的15V?15W恒功率型12V電源適配器電路如圖9-34所示?當輸出電壓從15V(即100%×U?)降至7.5V(即50%XU,)時,恒功率準確度可達士10%?恒功率控制電路由vT?VT2?VDz3~VDZ5?R1~R7構成?VT1工作在飽和區?VT1和VT2應選參數一致性很好的3DK4B型開關管?R1為電流檢測電阻,VT2用來監視R1上的壓降?該電路具有溫度補償特性,能對VT1?VT2的偏壓以及輸出電壓進行溫度補償?恒功率控制電路由5部分組成：

①恒流源電路(VDZ4?R7?R3),給偏壓電路提供恒定的集電極電流I

②帶溫度補償的偏壓電路(VT1?R2),其作用是給VT2提供偏置電壓Um,它的發射結壓降Um與Um相等且具有相同的溫度系數;

③電流檢測電阻(R1);

④電壓補償電路(VDZ1?R6?R4),可對VT2的發射結電壓U進行補償;

⑤電壓調節電路(IC2?VDZ2?R5),利用帶穩壓管的光耦反饋電路使U?在恒壓區內保持恒定?

15W恒功率型筆記本充電器的電路

當I?較小時,VT2截止,而VDZ2處于穩壓區,電源適配器工作在恒壓輸出方式下,U15V,此時恒功率控制電路不工作?設VT2的基極偏壓為Um,僅當Ug2+UR1=UBc2時,VT2才開始導通,而VDZ2立即截止,電路就從恒壓控制迅速轉入恒功率控制,并按下述正反饋過程U?+→I?↑→UR1↑→lF→Ic↓→D↑→I?↑,使P?保持不變?

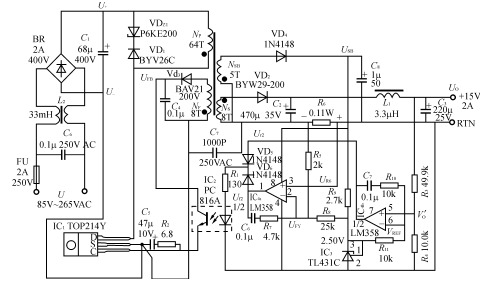

15V、2A精密恒壓/恒流型電源適配器廠家的電路

15V、2A精密恒壓／恒流輸出式電源適配器的電路如圖所示。電路中共使用了4片集成電路：TOP214Y型單片電源適配器（IC1），PC816A型線性光耦合器（IC2），可調式精密并聯穩壓器TL431C（IC3），低功耗雙運放LM358（IC4，內部包括IC4a和IC4b兩個運放）。該電路具有以下特點：
（1）利用IC4b、IC3、VD5和取樣電阻R3、R4構成電壓控制環；由IC4a、VD6和過流檢測電阻R6組成電流控制環；
（2）電壓控制環與電流控制環按照“邏輯或門”的原理工作，即在任一時刻，輸出為高電平的環路起控制作用；
（3）增加了次級偏壓繞組NSB給控制環路供電，次級偏壓USB能自動跟隨直流輸入電壓UI的變化，
使電源輸出電壓UO大幅度降低時仍具有恒流特性，僅當UO≤0.8V時才進入自動重起動狀態；
（4）使用一片TOP214Y型單片電源適配器，使額定輸出功率達到30W；
（5）采用由運放構成的電流控制環時，能將電流檢測電阻R6的阻值減小到0.1Ω，功耗降至0.4W，使電源效率得到提高；
（6）將反饋電壓UFB的較大值提升到46V，這里選用PC816A型光耦合器，其U(BR)CEO=70V>40V。
正常情況下電壓控制環起作用，電源適配器工作在恒壓區。當IO接近于2A時進入恒流區，此時電流控制環起作用。IC4a的同相輸入端接電流檢測信號UR6，反相輸入端接分壓器電壓UFY。分壓器是由R5、R8和TL431C構成的。IC4a在將UR6與UFY進行比較之后，輸出誤差信號Ur2，再通過VD5和R1變成電流信號，流入光耦中的LED，進而控制TOP214Y的占空比，使電源的輸出電流IOH在恒流區內維持恒定。顯然，VD5和VD6就相當于一個“或門”。若電流控制環輸出為高電平，電壓控制環輸出低電平，則電源工作在恒流輸出狀態；反之，就工作在恒壓輸出狀態。
