開關電源布局

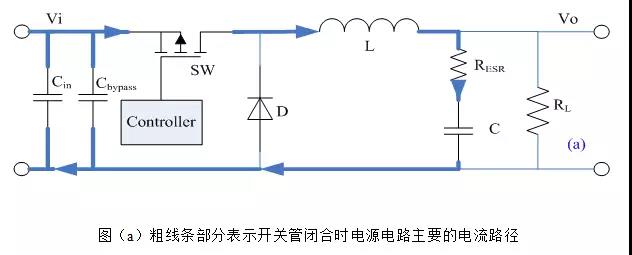

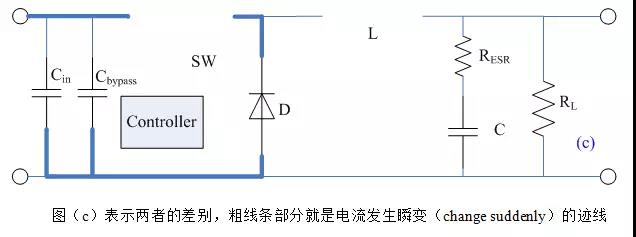

以Buck電路為例，不管開關管是由閉合-打開還是打開-閉合，電流發生瞬變的部分都如圖所示，它們是會產生非常豐富的諧波分量的上升沿或下降沿。

通俗的講，這些會產生瞬變的電流跡線就是所謂的“交流”（AC current），其余部分是“直流”（DC current）。當然這里交直流的區別不是傳統教科書上的定義，而是指開關管的PWM頻率只是“交流”FFT變換里的一個分量，而在“直流”里這樣的諧波分量很低，可忽略不記。所以儲能電感屬于“直流”也就不奇怪，畢竟電感具有阻止電流發生瞬變的特性。

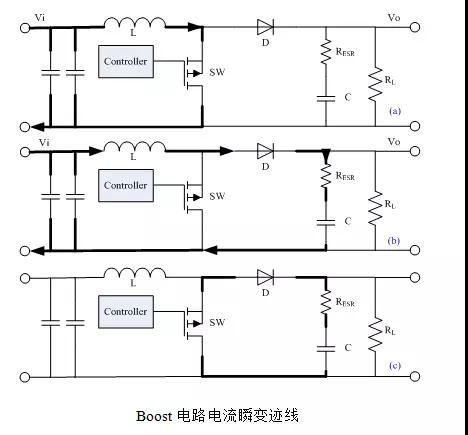

因此，在開關電源布局時，“交流”跡線是重要和較需要仔細考慮的地方。這也是需要牢記的基本定律（only basic rule），并適用于其它法則和拓撲。下圖表示了Boost電路電流瞬變跡線，注意它和Buck電路的區別。

1inch長，50mm寬，1.4mil厚（1盎司）的銅導線在室溫下的電阻為2.5mΩ，若流過電流為1A，則產生的壓降是2.5mV，不會對絕大部分IC產生不利影響。然而，這樣1inch長的導線的寄生電感為20nH，由V=L*dI/dt可知，若電流變化快速，可能產生很大的壓降。

典型的Buck電源在開關管由開-關時產生的瞬變電流是輸出電流的1.2倍，由關-開是產生的瞬變電流是輸出電流的0.8倍。FET型開關管的轉換時間是30ns，Bipolar型的是75ns，所以開關電源“交流”部分1inch的導線，流過1A瞬變電流時，就會產生0.7V的壓降。0.7V相比于2.5mV，增大了近300倍，所以高速開關部分的布局就顯得尤為重要。

盡可能地把所有外圍器件都緊密地放在轉換器的旁邊，減少走線的長度會是較理想的布局方式，但限于極其有限的布局空間，實際往往做不到，因此有必要根據瞬變壓降的嚴重程度按優先級順序進行。

對Buck電路，輸入旁路電容須盡可能靠近IC放置，接下來是輸入電容，較后是二極管，采用短而粗的跡線將其一端與SW相連，另一端與地相連。

而對Boost電路布局來說，則是按輸出旁路電容，輸出電容和二極管的優先級順序進行布局。

電感選取總結
根據前面幾節內容的介紹，我們可以按照以下步驟選擇適合的電感：
（1） 計算Lmin和推薦電感參數：fo、DCR、ISAT、IRMS；
（2） 在保證（1）的前提下，依據物理尺寸要求和性價比，折中選擇：大電感還是小電感，疊層電感還是繞線電感，磁屏蔽電感還是非屏蔽電感。
