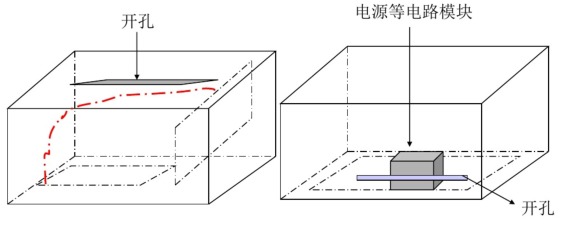

結構屏蔽設各的孔縫泄漏

屏蔽設備內部, 孔縫附近是否有干擾源。

結構件搭接處是否噴有絕緣漆, 采用砂布將絕緣漆擦掉, 作比較試驗

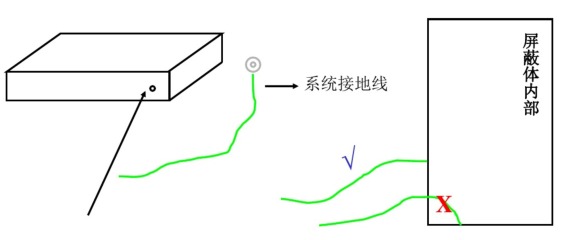

系統(tǒng)接地線同樣可能引起寬帶噪聲

檢査接地螺釘是否噴有絕緣漆;

獨立窄帶尖蜂噪聲抑制方法

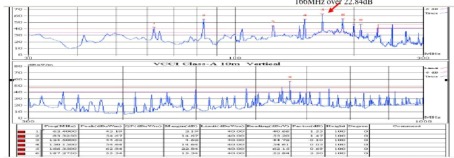

譜線問題描述: 全頻段內出現(xiàn)間隔均勻的窄帶尖蜂群噪聲 (如下圖) 或單立尖蜂噪聲 。

問題定位: 如果是均tJ的窄帶尖蜂群噪聲, 計算其問隔頻率差是多少, 這個頻率差可能就是其輻射源的基頻; 如果是單立的尖蜂噪聲, 則看看這個尖蜂噪聲和單板上的時鐘頻擊是否有倍頻關系 。

問題整改: 有針對性的處理確定的目標時鐘源 。

時鐘源外殼是否接地

在PCB板上:

-晶體外売應該接地處理;

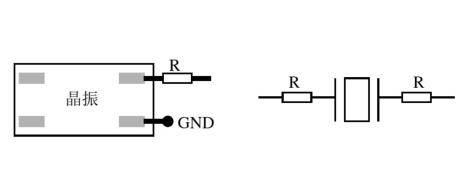

時鐘輸出匹配設計

時鐘的輸出根據信號質量的要求使用始端匹配, 適當變緩時鐘沿,減小發(fā)射。

需要注意的是, 使用時鐘驅動器時, 時鐘驅動的時鐘輸出同樣需要匹配。

時鐘源的電源濾波設計

采用磁珠十大電容十高頻電容的濾波方式給時鐘源進行濾波;

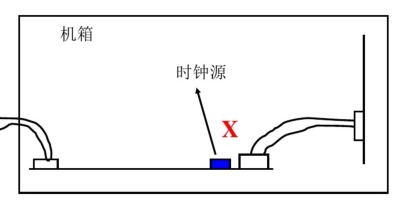

時鐘源是否遠離任何連接器 (插座)

·  時鐘源應盡可能遠離外出接口以及結構開孔附近 。

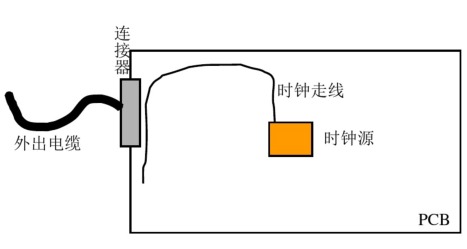

PCB板上時鐘走線遠離連接器(插座)

·  對于結構屏蔽設備, 單板上時鐘走線應遠離單板上的外出接口和結構孔縫;
