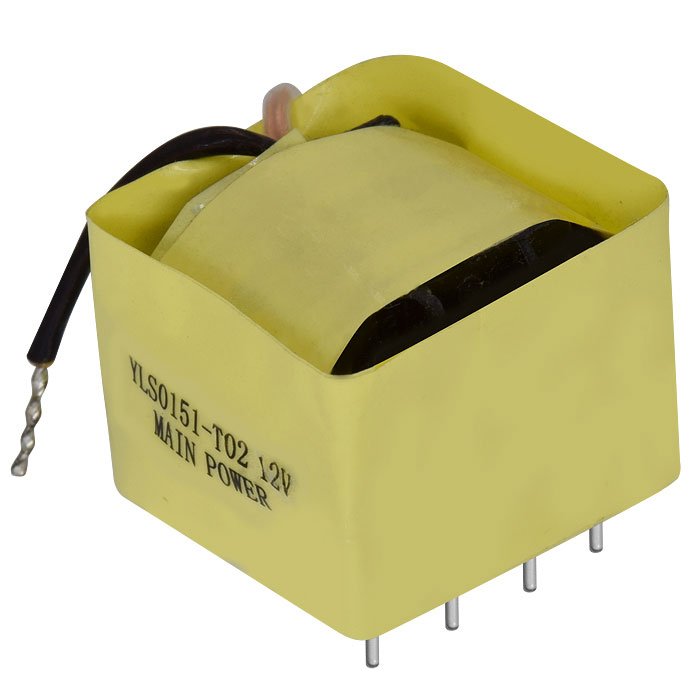

EF-20變壓器
|
EF-20 High frequency transformer
|
［注：此系列器件可根據客戶要求設計制作］
特點及應用范圍：
具有損耗小、輸出功率大、工作頻率寬，溫升低，性能穩定等特點。廣泛應用電源適配器、LED電源、開關電源等。
高頻變壓器是工作頻率超過中頻（10kHz）的電源變壓器，主要用于高頻開關電源中作高頻開關電源變壓器，也有用于高頻逆變電源和高頻逆變焊機中作高頻逆變電源變壓器的。按工作頻率高低，可分為幾個檔次：10kHz- 50kHz、50kHz-100kHz、100kHz～500kHz、500kHz～1MHz、10MHz以上。
簡介
高頻變壓器是作為開關電源最主要的組成部分。開關電源中的拓撲結構有很多。比如半橋式功率轉換電路，工作時兩個開關三極管輪流導通來產生100kHz的高頻脈沖波，然后通過高頻變壓器進行變壓，輸出交流電，高頻變壓器各個繞組線圈的匝數比例則決定了輸出電壓的多少。典型的半橋式變壓電路中最為顯眼的是三只高頻變壓器：主變壓器、驅動變壓器和輔助變壓器（待機變壓器），每種變壓器在規定中都有各自的衡量標準，比如主變壓器，只要是200W以上的電源，其磁芯直徑（高度）就不得小于35mm。而輔助變壓器，在電源功率不超過300W時其磁芯直徑達到16mm就夠了。
工作原理
變壓器是變換交流電壓、電流和阻抗的器件，當初級線圈中通有交流電流時，鐵芯（或磁芯）中便產生交流磁通，使次級線圈中感應出電壓（或電流）。
變壓器由鐵芯（或磁芯）和線圈組成，線圈有兩個或兩個以上的繞組，其中接電源的繞組叫初級線圈，其余的繞組叫次級線圈。
東莞市玖玖實業有限公司擁有四大核心部件：電源配線、高頻變壓器、電源適配器外殼、SMT/AI制程 ，自產自銷，最大力度為客戶節約成本，提高質量。

|
