反激變換器“緩沖”電路

副邊的擊穿應力問題常由“緩沖電路”來解決。圖表示一典型電路。緩沖網絡的設計在前面電源適配器廠家玖琪實業有詳細介紹。

在離線反激變換器中為了減少副邊擊穿應力，需要在開關晶體管兩端跨接緩沖網絡同時常常需要緩沖整流二極管來減少擊穿應力以及RF輻射問題。

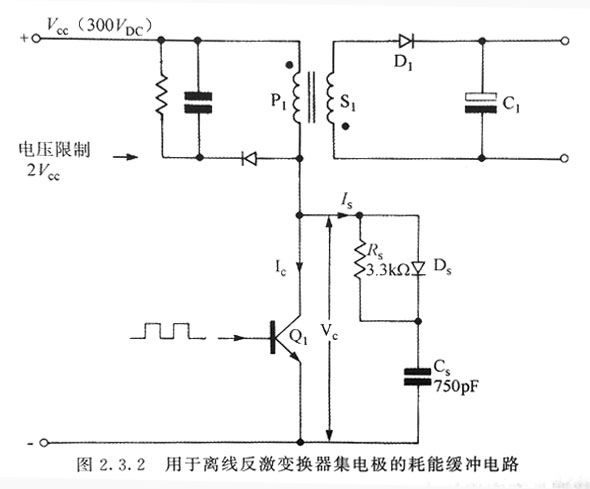

在圖中，典型反激變換器的緩沖元件Ds、Cs和Rs跨接在Q1兩端，其作用是在Q1關斷時為原邊感應驅動電流提供旁路和減少Q(mào)1集電極的電壓變化率。

工作原理如下：當Q1開始關斷時，其集電極上的電壓將會升高，原邊電流將經二極管D。轉移到電容Cs。晶體管Q1關斷非常快，其集電極上的dv／dt將由關斷時集電極原有的電流和Cs的值來決定。

集電極的電壓會突然升高，直到限定值（2V。）。很短時間后，由于漏感，輸出副邊繞組上電壓將達到V。（等于輸出電壓加二極管壓降），反激電流將由原邊交換到副邊，經D1建立的電流速率由副邊漏感決定。

實際上，Q1不會立即關斷，如果要避免副邊擊穿電壓，緩沖元件應這樣選擇，使得Q1集電極上的電壓在電流降到零之前不超過Vceo，如圖所示。

除非知道Q2的關斷時間，否則這些元件的優化選擇是憑經驗的，根據是對集電極上關斷電壓和電流的測量。圖表示在有和沒有緩沖網絡時的典型關斷波形和開關應力。

當電流到零時，應對集電極電壓提供安全電壓裕量，由于工作溫度、負載、晶體管參數的分散性以及驅動設計對這些參數存在相當?shù)挠绊懀J為該值至少應低于V。的30%圖2。3。3表示了限制條件。在本例中，集電極電壓達到V=時，集電極電流剛好降到零。

一方面，應避免C。取值太大，這是由于在反激期間結束時，儲存在該電容的能量必須在導通期間的前段時間消耗在R2上。

Rs的值應折中選擇。阻值太小會使導通瞬間Q上的電流過大，這會增大導通過程損耗。另一方面，阻值太大，在較小導通期間Cs不能充分放電。

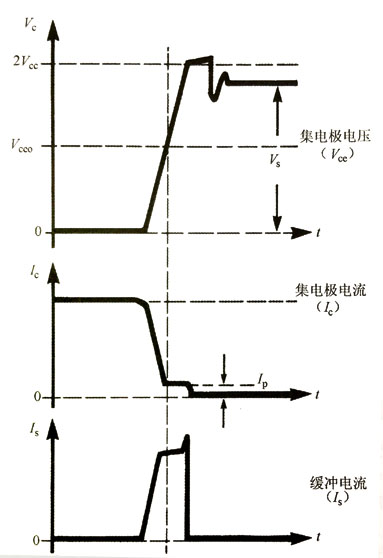

集電極電壓和電流波形，表示裝有耗能元件時的相移，以及Q關斷邊緣的緩沖電流波形

對所舉100W例子，各值是較好折中選擇的。可是，在窄脈沖條件下要仔細檢查Q集電極上電壓和電流波形。在此使用的緩沖器的選擇同樣是采用折中的辦法。緩沖器元件的優化選擇在第一部分第18章有詳細介紹，那里使用了更為有效的緩沖方法，并避免了元件的折中選擇。
