EMI和EMS與EMC的定義與區別 |

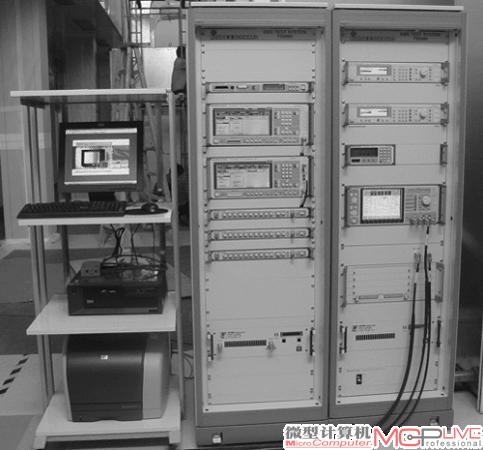

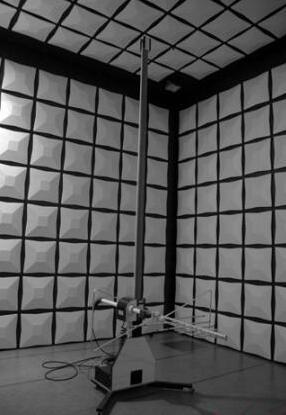

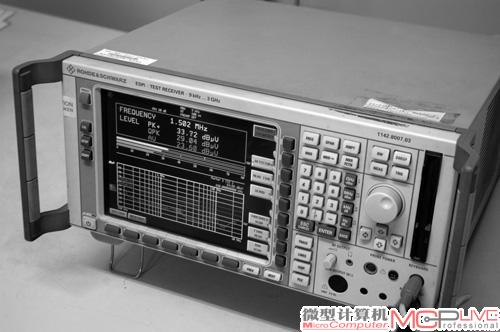

IT電子產品的電磁輻射問題越來越受到關注，相信我們的大多數電源適配器廠家都對于EMC(電磁兼容性)這個名詞也不陌生，因為要獲得我國的3C認證就必須通過專業機構的EMC測試。但是，在各種媒體報道和產品宣傳當中，與之類似的EMI、EMS等專業名詞也常常出現在大家面前，它們似乎都與防輻射(電磁輻射)有關，讓人不明就里。那么，它們的究竟有什么異同呢？ 一、EMC EMI EMS定義： EMC（ElectromagneticCompatibility） 電磁兼容，是指設備或系統在電磁環境中性能不降級的狀態。電磁兼容，一方面要求電源適配器系統內沒有嚴重的干擾源，一方面要求設備或系統自身有較好的抗電磁干擾性。電磁兼容是一門新興的綜合性邊緣學科，它主要研究電磁波輻射，電磁干擾，雷擊，電磁材料等方面。 EMI(ElectromagneticInterference) 電磁干擾，是指電子設備自身工作過程中，產生的電磁波，對外發射，從而對設備其它部分或外部其它設備造成干擾。例如，TV熒光屏上常見的“雪花”，便表示接受到的訊號被干擾。 EMS(ElectromagneticSusceptibility) 電磁敏感度，是指設備受電磁干擾的敏感程度，越敏感的設備，越容易受到干擾。 因為有了EMI，才有了EMC，因為EMS達標，才能實現EMC。 二、測試： EMC測試構成： EMC包含兩大項：EMI（干擾）和 EMS(敏感度，抗干擾） EMI測試項包括： RE（輻射，發射） CE(傳導干擾） Harmonic（諧波） Flicker (閃爍) EMS測試項包括： ESD （靜電） EFT（瞬態脈沖干擾） DIP(電壓跌落） CS（傳導抗干擾） RS（輻射抗干擾） Surge（浪涌，雷擊） PFM(工頻磁場抗擾度）  三、EMI和EMS與EMC的定義與區別 EMC = EMI + EMS EMC 翻譯為 電磁兼容性 //包含后面兩項 EMI 翻譯為 電磁干擾 //一個是自己會不會產生噪音影響別人 →比如導線干擾(在同一個系統中，噪音通過導線傳導，影響到導線另一端的器件) →比如輻射干擾(干擾源通過空氣等介質傳播到外界，從而干擾到其他器件)○EMS 翻譯為 電磁敏感度 //一個是會不會受到別人的噪音的影響 →比如是不是容易受導線干擾，是不是容易受輻射干擾。。。 EMI(Electro Magnetic Interference)直譯是電磁干擾。這是合成詞,我們應該分別考慮“電磁”和“干擾”。 所謂“干擾”,指設備受到干擾后性能降低以及對設備產生干擾的干擾源這二層意思。第一層意思如雷電使收音機產生雜音,摩托車在附近行駛后電視畫面出現雪花,拿起電話后聽到無線電聲音等,這些可以簡稱其為與“BC I”“TV I”“Tel I”,這些縮寫中都有相同的“I”（干擾）（BC：廣播） 那么EMI標準和EMI檢測是EMI的哪部分呢？理所當然是第二層含義,即干擾源,也包括受到干擾之前的電磁能量。 其次是“電磁”。電荷如果靜止,稱為靜電。當不同的電位向一致移動時,便發生了靜電放電,產生電流,電流周圍產生磁場。如果電流的方向和大小持續不斷變化就產生了電磁波。 電以各種狀態存在,我們把這些所有狀態統稱為電磁。所以EMI標準和EMI檢測是確定所處理的電的狀態,決定如何檢測,如何評價。與EMS和EMC的區別在哪里？ EMS（Electro Magnetic Susceptibility）直譯是“電磁敏感度”。其意是指由于電磁能量造成性能下降的容易程度。為通俗易懂,我們將電子設備比喻為人,將電磁能量比做感冒病毒,敏感度就是是否易患感冒。如果不易患感冒,說明免疫力強,也就是英語單詞Immunity,即抗電磁干擾性強。 EMC（Electro Magnetic Compatibility）直譯是“電磁兼容性”。意指設備所產生的電磁能量既不對其它設備產生干擾,也不受其他設備的電磁能量干擾的能力。 EMC這個術語有其非常廣的含義。如同盲人摸象,你摸到的與實際還有很大區別。特別是與設計意圖相反的電磁現象,都應看成是EMC問題。  四、12V電源適配器EMC標準 基礎標準 (例如： CISPR 16, IEC 61000-4) 通用標準 (例如： EN55081, 82) 產品標準 (例如： CISPR 20, ETSI 300 342) EN 55000 + x based on CISPR e.g. EN55020 CISPR 20 EN 60000 + x based on IEC e.g. EN61000 former IEC1000 EN 50000 + x based on CENELEC e.g.EN50081 CISPR11 工業科學和醫療射頻設備無線電騷擾特性的測量方法及限值 CISPR12 車輛機動船和火花點火發動機驅動裝置無線電騷擾特性的測量方法及限值 CISPR13 收音機和電視接收機及有關設備無線電騷擾特性的測量方法及限值 CISPR14 家用和類似用途,電熱器具,電動工具以及類似電器的無線電騷擾特性的測量方法及限值 CISPR14-2 家用電器,電動工具以及類似電器的電磁兼容性要求,第二部分:抗擾性 CISPR15 熒光燈和照明裝置無線電騷擾特性的測量方法及限值 CISPR16-1 無線電騷擾和抗擾度測量設備規范,第一部分:射頻騷擾及抗擾度測量設備 CISPR16-2 無線電騷擾和抗擾度測量設備規范,第二部分:騷擾及抗擾度測量方法 CISPR17 無源無線電騷擾濾波器及抑制元件抑制特性的測量方法 CISPR18-1 架空電力線和高壓設備的無線電騷擾特性,第一部分:現象描述 CISPR18-2 架空電力線和高壓設備的無線電騷擾特性,第二部分:測量方法與限值的確定順序 CISPR18-3 架空電力線和高壓設備的無線電騷擾特性,第三部分:減小無線電噪聲的實用方法 CISPR19 采用替代法測量微波爐在1GHz以上頻率所產生輻射的導則 CISPR20 聲音和電視廣播接收機及有關設備抗擾度的測量方法及限值 CISPR21 脈沖噪聲對移動無線電通信的騷擾評定,性能降級方法和提高性能的方法 CISPR22 信息技術設備的無線電騷擾特性的測量方法及限值 CISPR23 工業科學醫療設備騷擾限值的確定方法 CISPR24 信息技術設備的抗擾度要求及測量方法 IEC/EN61000-4系列: ? Section 1 抗擾度試驗綜述 ? Section 2 靜電放電（ESD）抗擾度 ? Section 3 射頻電磁場抗擾度 ? Section 4 脈沖群抗擾度 ? Section 5 浪涌抗擾度 ? Section 6 射頻場感應的傳導騷擾抗擾度 ? Section 7 諧波和諧間波測量的通用導則 ? Section 8 工頻磁場的抗擾度 ? Section 9 脈沖磁場的抗擾度 ? Section 10 阻尼振蕩磁場的抗擾度 ? Section 11 電壓暫降，短時中斷和電壓變化的抗擾度 ? Section 12 振蕩波的抗擾度 CISPR標準與GB標準的對應關系： 國家標準 對應的國際標準 GB 4824 CISPR 11 GB 14023 CISPR 12 GB 13837 CISPR 13 GB 4343 CISPR 14 GB 17743 CISPR 15 GB/T 6113 CISPR 16 GB/T 16607 CISPR 19 GB/T 9383 CISPR 20 GB 9254 CISPR 22 GB/Z 18732 CISPR 23 GB/T 17618 CISPR 24 GB 18655 CISPR 25
現在大家知道了，好的電子設備應該是一個“低攻高防”的角色，既對外界產生的干擾小，又能很好地抵抗來自外界的干擾。那么如何選購這樣的產品呢？其實國家法規已經為我們做好了準備。自1996年開始，歐共體就對其統一市場作出了規定：任何沒有“CE”認證標記的電氣和電子設備不得進入歐共體市場。我國政府也已作出規定，自2003年8月1日起，任何沒有“CCC”(即3C)認證標志的電氣和電子設備不得進入中國市場。而CE認證和3C認證均包含了對EMC的要求。因此，大家在購買電子產品時，只要看它的外殼或包裝上有沒有“CE”和“CCC”標志，就可以知道它是否具有符合國家規定的低干擾(包括低輻射)、高抗干擾的特性。 六、還可以進一步說明一下： 當我們看電視的時候,如果旁邊有人使用電吹風或電剃須刀之類的家用電器,屏幕上會出現令人煩感的雪花條紋。電飯鍋煮不熟米飯,明明關閉了的空調器,過一會卻又自己啟動……這些都是常見到的電磁干擾現象。更為嚴重的是,如果電磁干擾信號妨礙了正在監視病情的醫療電子設備或正在飛行的飛機時,則會造成不堪設想的后果。 電磁兼容性（ＥＭＣ）是指設備或系統在其電磁環境中符合要求運行并不對其環境中的任何設備產生無法忍受的電磁干擾的能力。因此,ＥＭＣ包括兩個方面的要求：一方面是指設備在正常運行過程中對所在環境產生的電磁干擾不能超過一定的限值;另一方面是指器具對所在環境中存在的電磁干擾具有一定程度的抗擾度,即電磁敏感性。 所謂電磁干擾是指任何能使設備或系統性能降級的電磁現象。而所謂電磁干擾是指因電磁干擾而引起的設備或系統的性能下降。習慣上說,ＥＭＣ包含ＥＭＩ（電磁干擾）和ＥＭＳ（電磁敏感性）兩個方面。 隨著電氣電子技術的發展,家用電器產品日益普及和電子化,廣播電視、郵電通訊和計算機及其網絡的日益發達,電磁環境日益復雜和惡化,電氣電子產品的電磁兼容性越來越受到各國政府和生產企業的重視。自１９９６年歐共體規定電氣電子產品必須加貼ＣＥ標志方可在歐共體市場上銷售后,各國都采取了相應措施。作為國內的電源適配器生產廠家,必須盡早行動起來,了解和提高產品的ＥＭＣ性能,緊隨ＥＭＣ認證的新形勢,以取得在市場上的主動地位。
電源適配器UL認證簡介、流程及檢驗細則EMI和EMS與EMC的定義與區別
文章轉載自網絡,如有侵權,請聯系刪除。 |
