為什么不把電源適配器集成在筆記本機身里面？

沒必要筆記本的目標是輕量化。你非要把那兩個塞進去,不是又大回去了? 不是必須的部件,都可以拿出去

電源適配器的作用是把交流變成直流，把電壓降低，然后直接使用或充電。
沒有直接能用220V交流電的筆記本電腦。
如果要把電源適配器的功能集成到筆記本電腦里的，一是散熱成問題，二是重量會增加,三是體積會變大。

會產生熱量，縮短機器壽命

不同產品筆記本充電器的原理完全一樣，只不過輸出功率不同。手機充電器、相機充電器輸出功率一般幾瓦，pad充電器輸出功率十幾瓦（5V，2.1A），筆記本充電器一般輸出功率45、60、75、90W功率越大，內部使用的電解電容、變壓器等等都會變大，所以適配器體積也就大了。另外，如果大功率的適配器做的太小，適配器本身的發熱、絕緣都會是問題，所以必然要大。

平心而論，蘋果的東西工業設計水平還是非常高的，而且蘋果的影響力也很強大，能享受一些別的廠家享受不到的特權，比如某些零件根據自己的規格要求向供應廠家特別定制……種種原因加在一起，蘋果的產品擺在你面前時你就是覺得精致、合理、有設計感，自己拆開或者看別人的拆解視頻也會覺得“我了個大擦這么復雜”……
不過蘋果這樣緊湊而且可丁可卯的設計會有一個問題，自己日后幾乎沒有升級空間，或者升級難度和價格比其他電腦要高→_→沒辦法，好多東西像都是特殊規格嘛，別處買不到，只能上官網，而且不一定有而且像mac pro這貨，電源適配器直接內置了……自己組過電腦的話你應該知道臺機電源有多大，那么大一坨東西壓縮體積塞進去，功率估計就是正好夠它的出廠配置使，就算你找到升級部件換上不一定帶得動

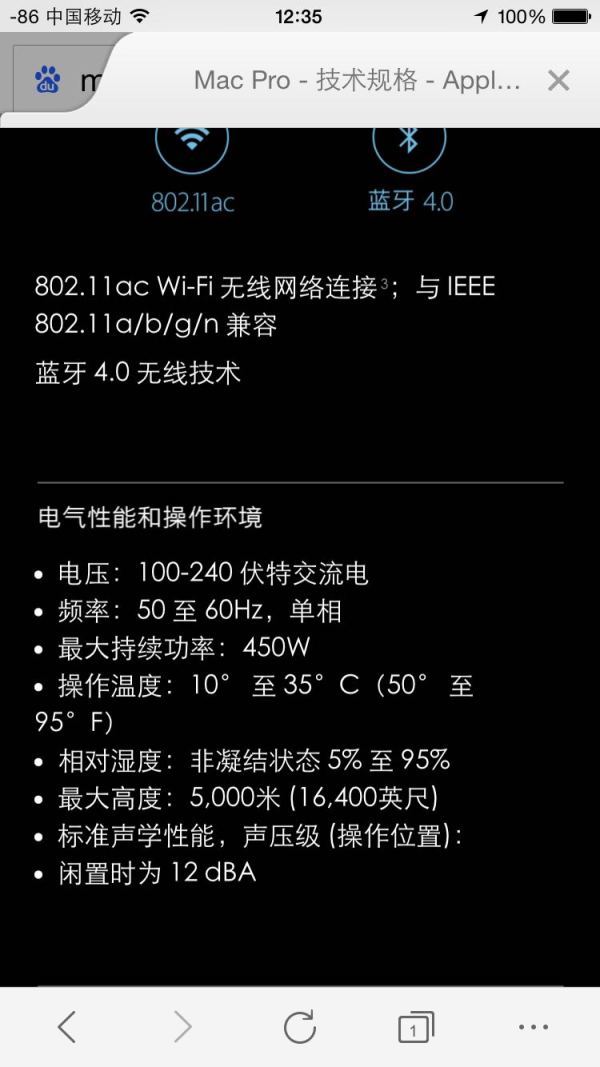

剛剛去查了下，mac pro的較大持續功率是450w（放肆），不過這是4核和6核的版本，其他配置不知道……這么算的話電源應該還是有一點余力的，e5 2698v3的TDP也只有135w，mac pro上的e5肯定比這個低。

筆記本電源適配器

現今科技水平導致發熱，EMI，尺寸都非常難滿足“集成進筆記本機身”這個要求，題主問題的語法有誤哈，下面來簡要分析。
現在筆記本電腦的電源適配器絕大部分都是開關電源，對于開關電源，一般都是由以下幾個關鍵部件組成的
交流市電 -> 輸入濾波 -> 整流 -> 開關 -> 變壓 -> 濾波 -> 直流輸出
輸入濾波。在這個上面一般都是用XY電容和共模電感，主要作用是過濾掉市電里面的干擾電源和電腦硬件正常工作的干擾信號以及防止電源本身產生信號傳播到供電網中。一般的X電容和共模電感都是不小的一坨了（類比手指頭）。
整流。這個好辦，4個二極管搭成的橋式整流電路足以解決。一般電源適配器里面用的都是貼片整流橋，指甲大小的一小片。雖然說是不大的一個元件，但是這里會有一定的發熱。也許有的大功率的可能會用到同步整流，這個就比較占地方了。
開關元件。這是整個電源適配器中較關鍵的元件，一般采用的是功率三極管或者MOS，雖說這兩種元件的個頭都不大，但是開關過程中會大量發熱。沒錯，是大量發熱！開關得越快發熱得越大！
Q：那么能不能開關慢一點呢，這樣發熱就少了？
A：不行，開關慢了，后面的變壓器和濾波電容電感都要加大，本來都是好大的一坨，還要加大，怎么做進筆記本里？
Q：那么能不能開關快一點呢，發熱大我也忍了，起碼要做進筆記本里呀？
EMI。題主的問題里提到了電磁干擾，也就是EMI。為什么會有EMI？就是因為開關電源的“開關”過程。開關元件不停地控制電路通-斷-通-斷-。。。周而復始，在濾波電路前的PCB導線，在這種情況下相當于一根根天線，向外輻射高頻的干擾信號。干擾信號很容易就耦合到PCB上面的其他導線上了甚至是接地面上。這種信號，對于計算機中有著復雜并且對傳輸時序有嚴格要求的數字電路來說，是非常致命的。如果EMI沒有被很好屏蔽，輕則感覺電腦卡，時常丟數據，嚴重則直接開不了機。功率電路的EMI怎么屏蔽？請加個鋼殼或者鋁殼吧，對于如今消費者對筆記本的外觀要求來說，這幾乎是不可能啵。
發熱。電源用起來熱乎乎的，大部分的熱量都是這些開關元件貢獻的，這里還要解決一個散熱的問題。對于普通筆記本60w的電源要求來說，即使電源適配器的效率做到90%，也要有個6w的發熱量了，如果做進筆記本里用被動散熱是可以勉強接受的，不過使用體驗不要指望會好，電源對應位置的C面肯定是發熱的。
濾波。到了較后一步，這里都是神馬電容電感的呀，每一個元件都是一大坨的存在（拇指頭大小）。
Q：或者有人會覺得，都是一大坨沒關系，擺密點不可以么？
PCB布線。在PCB的布線里面，不同電壓的線路之間，有一個較小的安全距離，電壓越高隔開的距離就要越大，對于元件來說也是如此。擺得太密了，一旦某個元件出問題了，真的可能連怎么死的都不知道。開玩笑啵，肯定是電死，還能怎么死。。而且為了解決上面的EMI問題，有些線路之間還要填充接地層，PCB工程師都快要哭暈在廁所了。
強制安規的問題。安規假如適配器做到機身里面了，漏電的時候如何保證220v的電壓不會被人直接接觸以及到傳導到其他元件上面導致全機燒是一個難題。水果Unibody之類的CNC全金屬機身上面這個問題尤其嚴重。此外還有CE, UL神馬的強制認證，本來筆記本電源適配器做在機身外通過這些認證以后再搞創新就已經非常難了，搞進機身里估計難度還要提高一個數量級。貌似索尼大法都沒有推出過類似產品。
電源線和電源插口。筆記本的電源線要經常插拔，如果電源適配器外置，輸出電源線中的DC 20v上下人畜無害，但是內置了電源適配器后每次插拔的就是AC 220v的市電了，感覺真心很不安全，為了絕緣，插座肯定是比較大的，某些炒雞本的厚度就比插座還薄。。。對于某些設計得不好的電源，插拔時候還會有火花，好牙煙。

上面就大概是筆記本的電源適配器集成在筆記本機身會遇到的問題了。開關電源小型化一直是眾多電源工程師的終極追求。雖然問題多多，但是隨著x86不斷向低功耗發展，這個目標貌似也不像以前那么遙不可及了。
